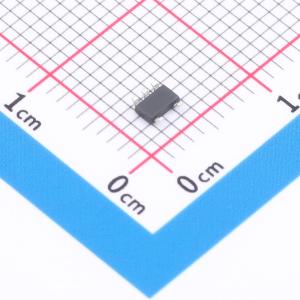

温馨提醒：图片仅供参考，商品以实物为准

SGM6012-ADJYTN5G/TR

1.6MHz 800mA 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6012是一款1.6MHz、恒定频率、同步降压开关调节器。它可以从2.5V到5.5V的输入电压提供800mA的负载电流,输出电压可以低至0.6V。高开关频率最小化了电感和电容的尺寸,集成的功率MOSFET和内部补偿使SGM6012易于使用,并且适合紧凑的空间解决方案。SGM6012还支持100%占空比运行,以实现最低的压降操作,延长便携式系统的电池寿命。轻载时的低输出纹波电压、30uA的静态电流和小于1μA的关断电流使SGM6012成为便携式应用的理想电源解决方案。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6012-ADJYTN5G/TR
商品编号: C2888403
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.72克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

SGM6012是一款1.6MHz、固定频率、电流模式、同步降压开关稳压器。它能在2.5V至5.5V的输入电压下提供800mA的负载电流，输出电压低至0.6V。高开关频率可将电感和电容的尺寸降至最小。集成的功率MOSFET和内部补偿功能使SGM6012使用简便，且能在紧凑空间内实现整体解决方案。 SGM6012还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。同步架构无需外部肖特基二极管，功率转换效率超90%。轻载时输出纹波电压低，静态电流为30μA，关断电流小于1μA，使SGM6012成为便携式应用的理想电源解决方案。 SGM6012有可调输出电压版本和固定输出电压（1.2V、1.8V、3.3V）版本。采用绿色TSOT - 23 - 5封装。工作温度范围为 - 40℃至 + 85℃。

商品特性

高效率：高达95%
轻载时30μA低静态电流
800mA输出电流
输入电压范围：2.5V至5.5V
1.2V、1.8V和3.3V固定及可调输出电压
0.6V参考电压
1.6MHz固定开关频率
关断电流小于1μA
100%占空比实现最低压差
无需外部功率MOSFET和肖特基二极管
出色的线性调整率和负载瞬态响应
工作温度范围： - 40℃至 + 85℃
采用绿色TSOT - 23 - 5封装

应用领域

GPS
MP3播放器
手机、智能手机
电子图书阅读器
数码相机
便携式仪器
无线和DSL调制解调器
电池供电设备
微处理器、DSP电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	800mA
	开关频率	1.6MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
