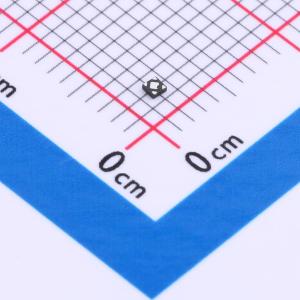

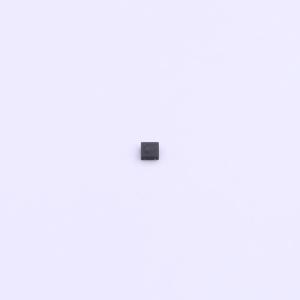

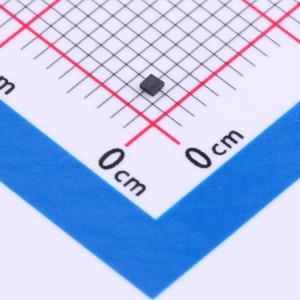

BCT2561ELS12-TR

2μA静态电流、300mA低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2uA IQ Low Dropout Regulators
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT2561ELS12-TR
商品编号: C2887816
商品封装: UTDFN1x1-4L
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

BCT2561系列是超低功耗、低压差CMOS线性稳压器。它们是低电压、低功耗应用的理想选择。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。BCT2561系列还提供超低的压差电压，以延长便携式电子设备的电池寿命。适用于需要稳定电压源的系统。其他特性包括10nA逻辑控制关断模式、限流和热关断保护。 BCT2561提供绿色SOT23 - 3、SOT23 - 5和UTDFN1x1 - 4L封装。其工作环境温度范围为-40°C至+85°C。

商品特性

无负载时地电流为2μA
输出电流300mA
输出精度±1%
10nA逻辑控制关断
宽工作输入电压范围：1.6V至5.5V
固定输出电压：0.8V、1.05V、1.2V、1.3V、1.5V、1.8V、1.85V、2.5V、2.8V、3.0V、3.3V
热过载保护
输出电流限制
提供绿色SOT23 - 3、SOT23 - 5和UTDFN1x1 - 4L封装

应用领域

便携式/电池供电设备
低功耗微控制器
无线通信设备
音频/视频设备
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	420mV@(300mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	48uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
