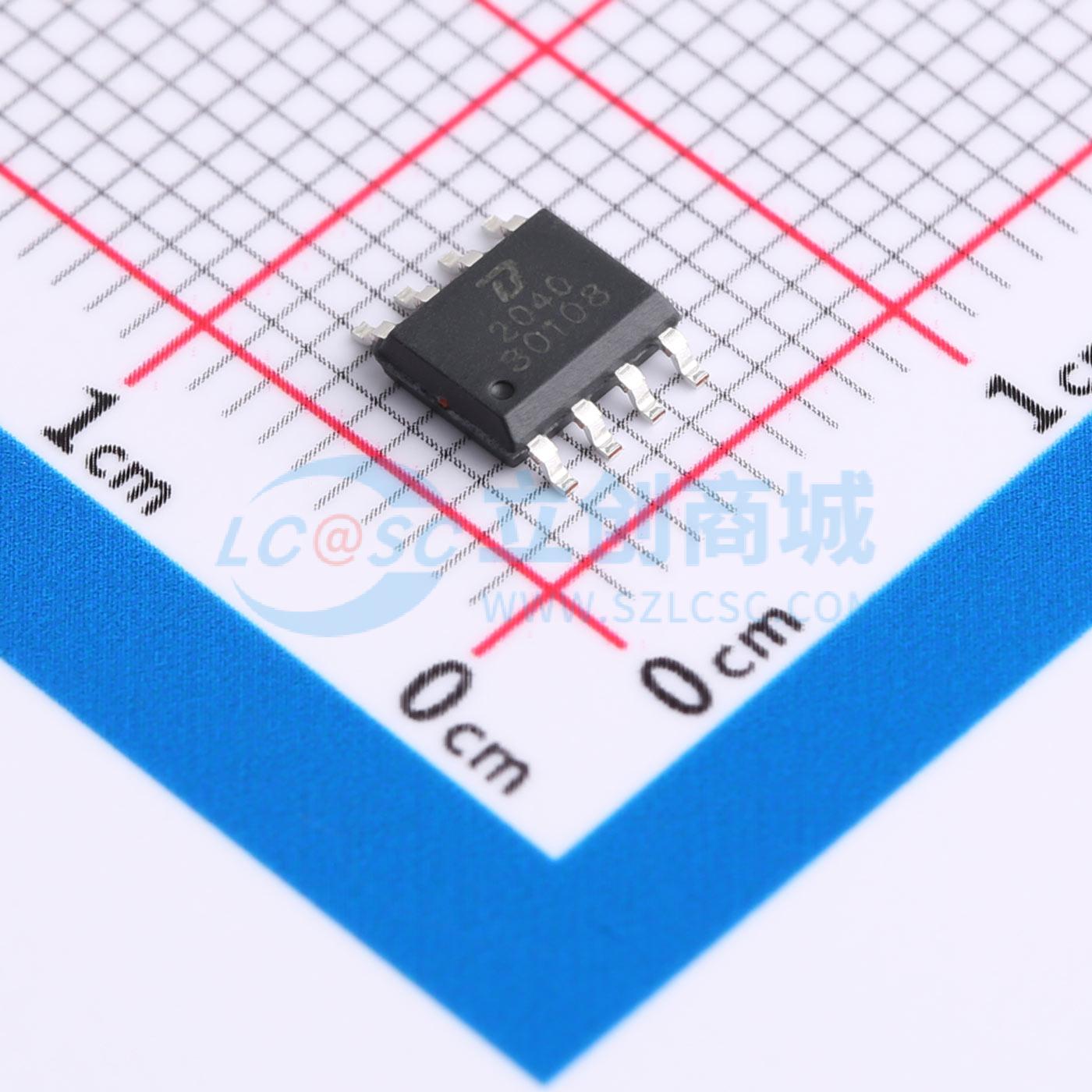

温馨提醒：图片仅供参考，商品以实物为准

BCT2040EDAV30-TR

1A 低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1000mA Low Dropout Regulators
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT2040EDAV30-TR
商品编号: C2887803
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

BCT2040系列是低功耗、低噪声、低压差的CMOS线性稳压器，输入电压范围为2.2V至6.0V。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。BCT2040系列还具有超低的压差电压，可延长便携式电子产品的电池使用寿命。输出电流下限为1A，过流保护阈值典型值为2A。

这些器件具备关断功能，采用低电平有效且具有自动放电功能。输出电压预设为1.0V至5.0V范围内的电压值。其他特性包括低关断电流、折返式限流和热关断保护。

BCT2040采用环保型ESOP - 8封装。工作环境温度范围为 - 40°C至 + 85°C。

商品特性

宽输入电压范围：2.2V至6.0V
固定输出电压：1.0V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V和5.0V
可调输出电压范围：0.8V至5.0V
额定电流1A
低压差电压
输出电流限制
快速输出放电
热过载保护
高电源抑制比（1kHz时为65dB）
工作温度范围： - 40°C至85°C
采用环保型ESOP - 8封装

应用领域

移动电话
无绳电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	500mV@(1A)
	静态电流(Iq)	30uA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
