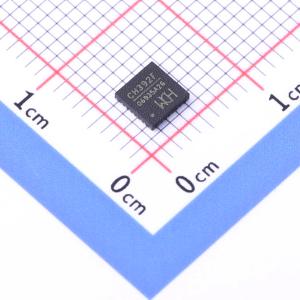

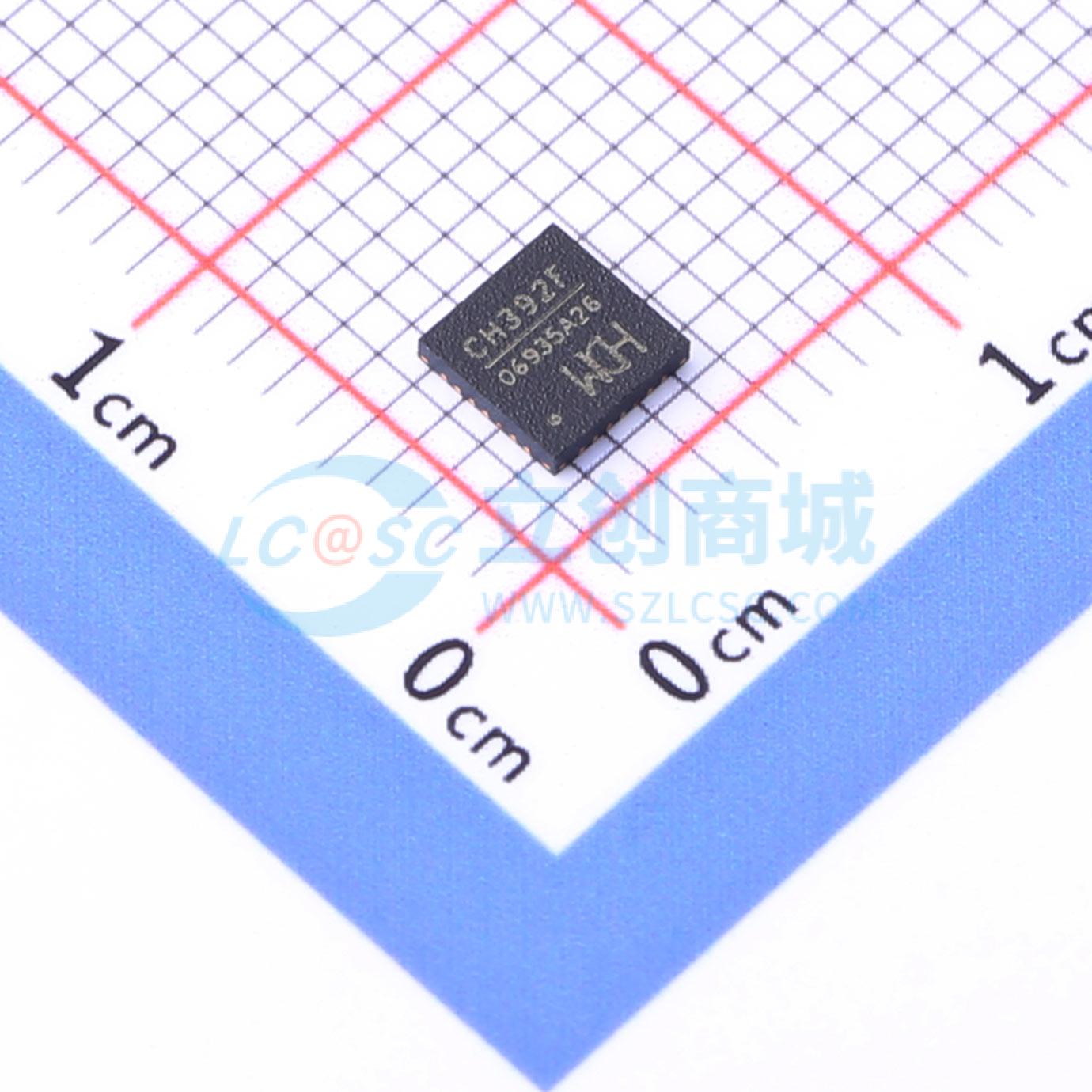

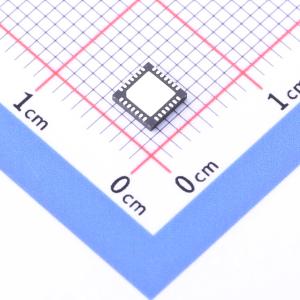

CH392F
以太网协议栈芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH392是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。CH392芯片自带10M以太网介质传输层（MAC）和物理层(PHY)，完全兼容IEEE802.3协议，内置了IP、DHCP、ARP、ICMP、IGMP、UDP、TCP等以太网协议栈固件。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH392F
- 商品编号
- C2886218
- 商品封装
- QFN-28-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | - | |
| 端口数量 | 4 | |
| MAC接口 | - | |
| 以太网速率标准 | 10BASE-T |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程LED指示；上电复位 |
商品概述
CH392是一款以太网协议栈管理芯片，专为单片机系统实现以太网通信而设计。该芯片集成了10M以太网介质访问控制层和物理层，完全兼容IEEE802.3协议，并内置了IP、DHCP、ARP、ICMP、IGMP、UDP、TCP等以太网协议栈固件。单片机系统可通过CH392便捷地进行网络通信。CH392支持SPI接口和异步串口两种通信接口，使得单片机、DSP、MCU或MPU等控制器能够通过任一接口控制该芯片进行以太网通信。
商品特性
- 内部集成以太网介质访问控制层和物理层。
- 支持10M速率，全双工/半双工自适应，兼容802.3协议。
- 支持MDI/MDIX线路自动转换。
- 内置TCP/IP协议栈，支持IPv4、DHCP、ARP、ICMP、IGMP、UDP、TCP协议。
- 提供最多8个独立的套接字对，支持同时进行数据收发。
- 提供SPI和串口两种接口。
- 支持MACRAW模式。
- 提供TSSOP20和QFN28两种封装形式。
