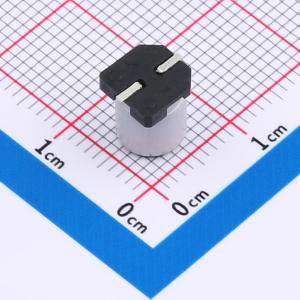

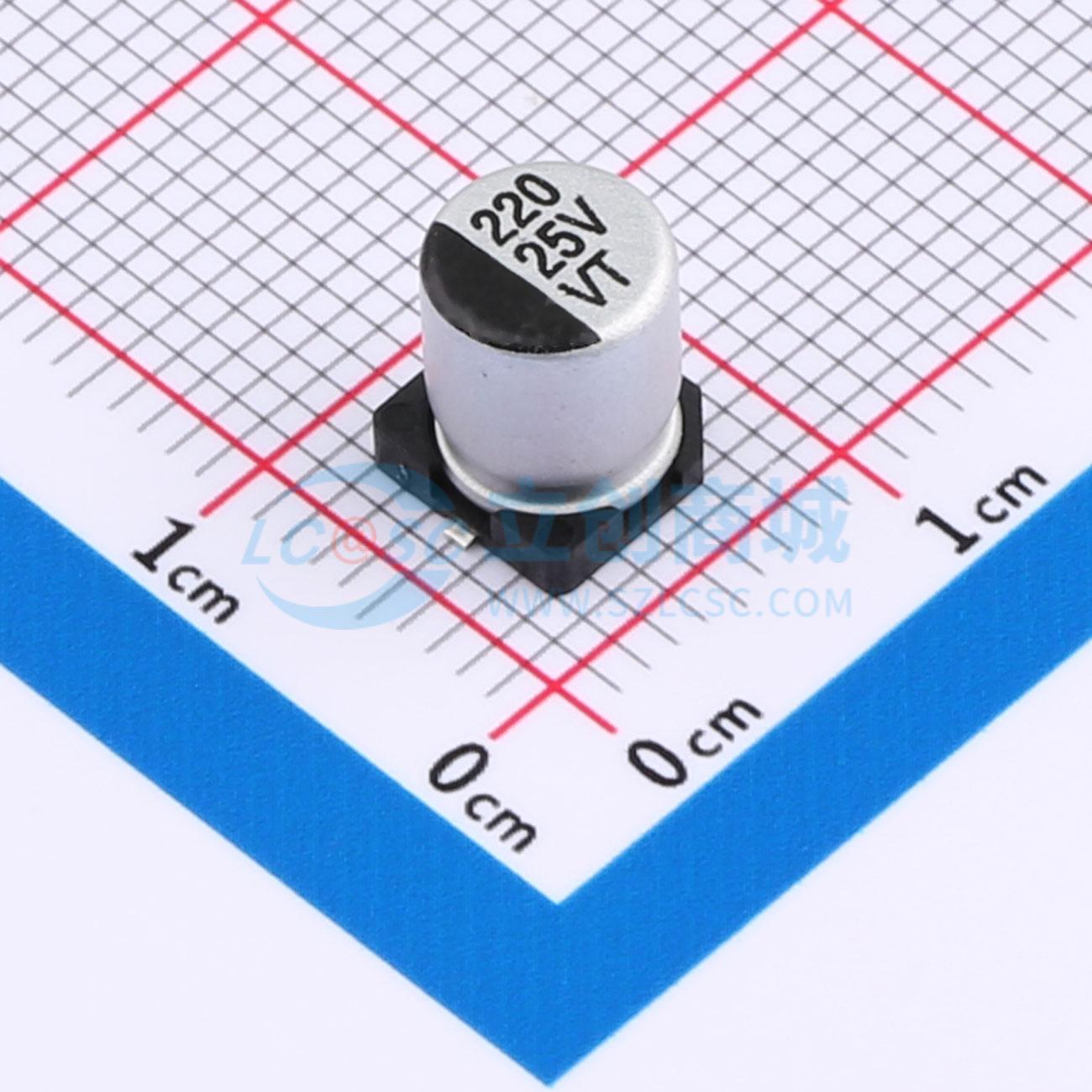

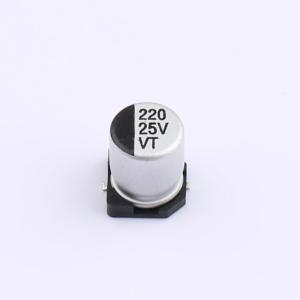

VT1E221M-CRE77
220uF ±20% 25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 建议填写环保 可过回流焊 体积小 表面贴装 耐高温 高可靠性 应用领域：消费电子：安防 扫地机 智能居家 智能门锁 电视机、机顶盒、数码相机3D打印 计算机与通信：电脑主板、显卡、服务器、交换机、路由器等设备的DC-DC电源转换模块等。 工业控制：PLC、工控主板、仪器仪表等。 汽车电子：车载信息娱乐系统、仪表盘、ECU控制单元等 照明领域
- 品牌名称
- VT(首科)
- 商品型号
- VT1E221M-CRE77
- 商品编号
- C2886302
- 商品封装
- SMD,D6.3xL7.7mm
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 贴片型铝电解电容 | |
| 容值 | 220uF | |
| 精度 | ±20% | |
| 额定电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 电容体直径 | 6.3mm | |
| 电容体长度 | 7.7mm | |
| 工作寿命 | 2000hrs@105℃ | |
| 工作温度 | -40℃~+105℃ |
商品概述
本规格涵盖“VT系列”V芯片铝电解电容器。参考标准为日本工业标准JIS C - 5141特性W和JIS C - 5101（本规格另有规定的除外）。符合欧盟指令2011/65/EC。工作温度范围为 - 55°C ~ + 105°C，电压范围为4 ~ 100V，电容范围为0.1 ~ 6800μF，电容公差为在120Hz、20°C时±20%。还介绍了漏电流、损耗角正切、低温稳定性、负载寿命、自存放寿命、耐焊接热、浪涌电压等特性，以及标记、尺寸、编带规格、无铅回流焊接条件、推荐焊盘尺寸、型号说明、结构、允许纹波电流的频率系数等信息。同时给出了使用电解电容器时在电路设计方面的注意事项，包括确保电容器所处的环境和安装条件在本目录规定的条件范围内，工作温度和施加的纹波必须在规格范围内，不得在超过规格规定的工作温度的环境中使用电容器，不得施加超过允许纹波电流的过大电流。
商品特性
- 工作温度范围： - 55°C ~ + 105°C
- 电压范围：4 ~ 100V
- 电容范围：0.1 ~ 6800μF
- 电容公差：在120Hz、20°C时±20%
- 漏电流：(4~10) ≦0.01CV或3μA（取较大值，施加额定电压2分钟后）；(12.5~16) ≦0.03CV或4μA（取较大值，施加额定电压1分钟后）
- 损耗角正切测量频率：120Hz，温度：20°C
- 低温稳定性测量频率：120Hz
- 负载寿命：在105°C施加额定电压2000小时（4~6.3×5.4为1000小时）后，满足相关特性要求
- 自存放寿命：在105°C无负载存放1000小时后，满足负载寿命特性的规定值
- 耐焊接热：回流焊接并恢复到室温后，满足相关特性要求
- 浪涌电压：浪涌电压额定值是电容器在不超过约30秒的短时间内、不小于5分钟的不频繁间隔内可能承受的最大直流过电压
