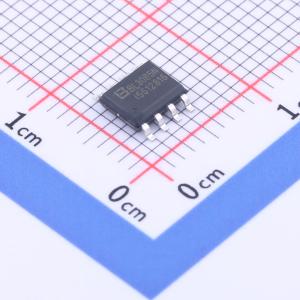

BL3085N(I56)
具有极性自适应功能的RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL3085N是一款5V供电、半双工、自适应总线极性的RS-485收发器，内置一路驱动器和一路接收器。能够自动适应总线端口的极性，并实现高达500kbps的无差错数据传输。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL3085N(I56)
- 商品编号
- C2885450
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 |
商品概述
BL3085N是一款5V供电、半双工、自适应总线极性的RS-485收发器，芯片内部包含一路驱动器和一路接收器。集成总线极性校正电路，极性判别时间为80ms，在由RS-485通讯芯片构成的通讯系统中，能够自动适应总线端口的极性。使用限摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps的无差错数据传输。内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状态。接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上，实现半双工通信。I/O引脚具有±15kV IEC 61000 - 4 - 2接触放电保护能力。
商品特性
- +5V工作电压
- 自适应总线极性
- 极性判别时间80ms
- 内置失效保护电路
- 高达500kbps的传输速率
- 总线允许挂接多达256个收发器
- I/O引脚ESD保护：±15kV IEC 61000 - 4 - 2，接触放电
- SOP8封装
应用领域
- 智能电表采集终端
- 工业控制
- 安防监控
