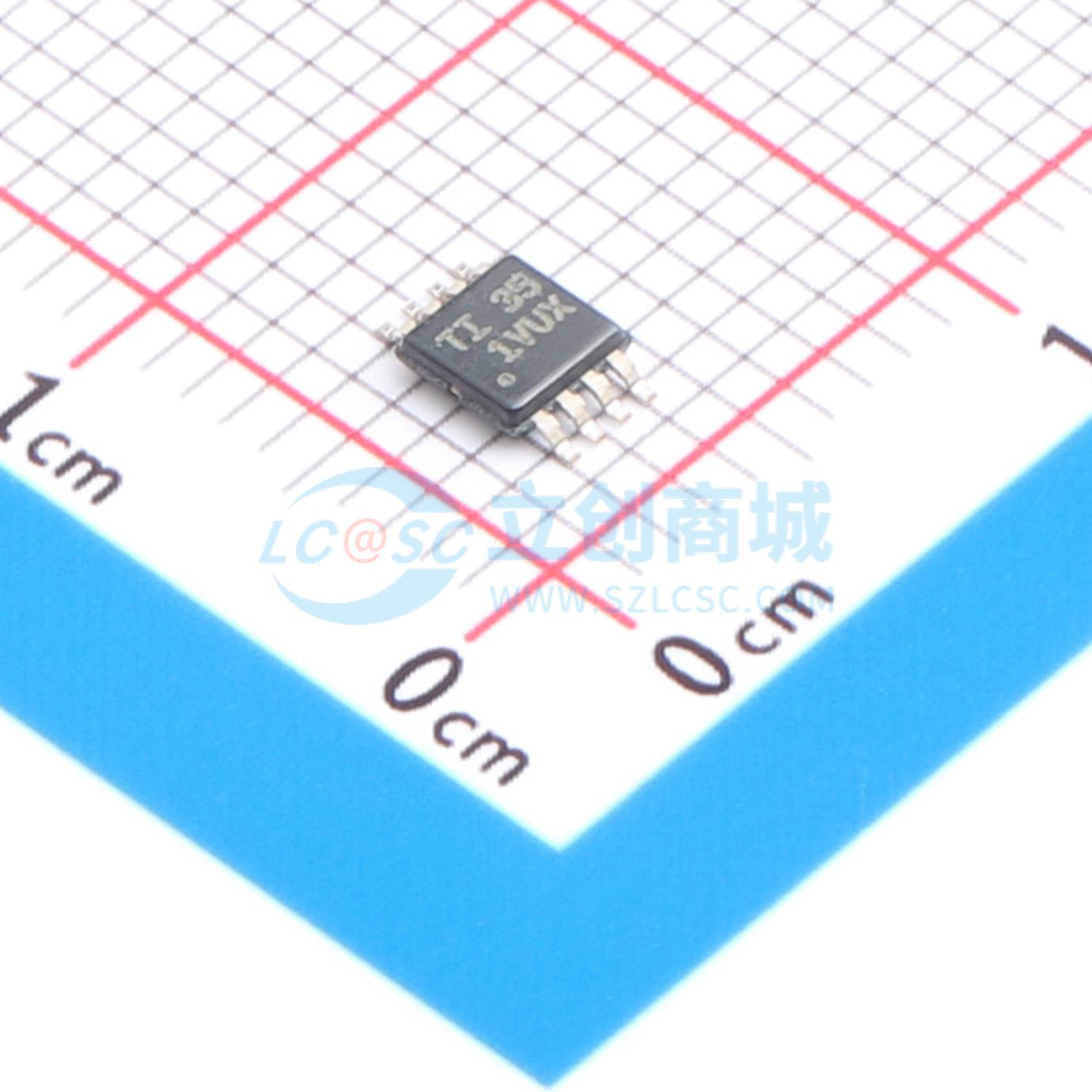

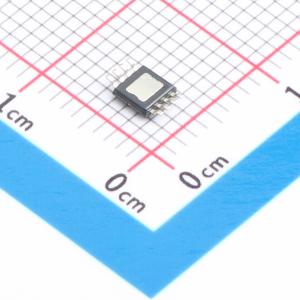

温馨提醒：图片仅供参考，商品以实物为准
TPS7B8150QDGNRQ1
5V 150mA 40V
- 描述
- 汽车类、150mA、高电压、超低 IQ 低压降 (LDO) 线性稳压器 8-HVSSOP -40 to 150
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B8150QDGNRQ1
- 商品编号
- C2879176
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 525mV@(150mA) | |
| 静态电流(Iq) | 3.5uA | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
在汽车电池连接应用中，低静态电流(IQ)对于省电和延长电池寿命至关重要。常开型系统必须在扩展温度范围内具有超低IQ，以便在车辆点火开关关闭时能够实现持久运行。TPS7B81-Q1 是一款低压降(LDO)线性稳压器，专为高达 40V 的 VIN 应用而设计。此器件在轻负载下的典型静态电流仅为 2.7µA，适合为备用系统中的微控制器以及控制器局域网和本地互连网络(CAN/LIN)收发器供电。该器件集成短路和过流保护功能，可在-40℃ 至 +125℃ 的环境温度下运行，结温范围为-40℃ 至 +150℃，采用多种不同尺寸的热传导封装，紧凑型WSON封装提供可湿性侧面选项，TO-252封装可支持器件高散热场景下的持久运行。这些特性使得该器件适合用作各种电池连接汽车应用的电源。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 工作温度范围:环境温度-40℃ 至 +125℃，结温-40℃ 至 +150℃
- 输入电压范围3V 至 40V，瞬态电压高达45V
- 最大输出电流150mA
- 低静态电流IQ:EN为低电平时关断模式典型值300nA；轻负载时典型值2.7µA，最大值4.5µA
- 在整个线路、负载和温度范围内的输出电压精度为1.5%
- 最大压降电压:对于固定5V输出版本，150mA负载电流下为540mV
- 与低ESR（0.001Ω至5Ω）陶瓷输出稳定电容器（1µF至200µF）搭配使用时可保持稳定
- 提供5V、3.3V和2.5V固定输出电压版本
- 集成故障保护，包含热关断、短路和过流保护
- 属于功能安全型产品，可提供用于功能安全系统设计的文档
- 提供多种封装可选
应用领域
- 汽车音响主机
- 大灯
- 电池管理系统(BMS)
- 逆变器和电机控制
