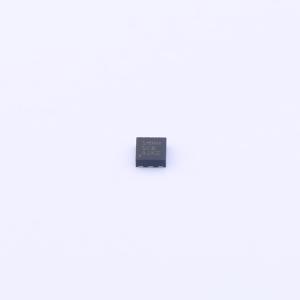

温馨提醒：图片仅供参考，商品以实物为准

TLV75801PDRVR

具有使能功能的 500mA、低 IQ、高精度、可调节超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV758P 具有使能功能的 500mA、低 IQ、高精度、可调节超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV75801PDRVR
商品编号: C2876308
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TLV758P 是一款可调500A 低压降(LDO) 稳压器。该器件采用小型6 引脚2mm×2mm WSON 封装和5 引脚SOT23 封装并具有极低的静态电流，可提供快速的线路和负载瞬态性能。TLV758P 特性130mV 的超低压降（500mA 电流情况下），这有助于提高系统的功效。

TLV758P 针对各种应用进行了优化：支持1.5V 至6.0V 的输入电压范围以及0.55V 至5.5V 的外部可调输出范围。这种低输出电压使得该LDO 能够为具有较低内核电压的现代微控制供电。

TLV758P 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。一个精密带隙和误差放大器具有高精度特性，在25°C 时提供0.7%（最大值）的精度，在过温(85°C) 条件下提供1%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定(UVLO) 功能。TLV758P 包含一个内部折返电流限制，有助于在短路事件中减少热耗散。

商品特性

输入电压范围：1.5V 至6.0V
可调节输出电压：0.55V 至5.5V
低压降：500mA 时为130mV（最大值）(3.3Vₒᵤₜ)
高输出精度：0.7%（典型值）和1%（工作温度范围内的最大值）
IQ：25μA（典型值）
内置软启动功能，具有单调Vₒᵤₜ上升
封装：2mm × 2mm WSON - 6 (DRV)；SOT23 - 5 (DBV)（预览）
有源输出放电

应用领域

机顶盒和游戏机
家庭影院和娱乐系统
台式机、笔记本电脑、超极本
打印机
服务器
恒温器和照明控制
电子销售终端(EPOS)

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	550mV~5.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	31uA
	噪声	53uVrms
	特性	欠压锁定；软启动；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
