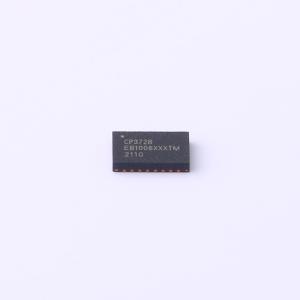

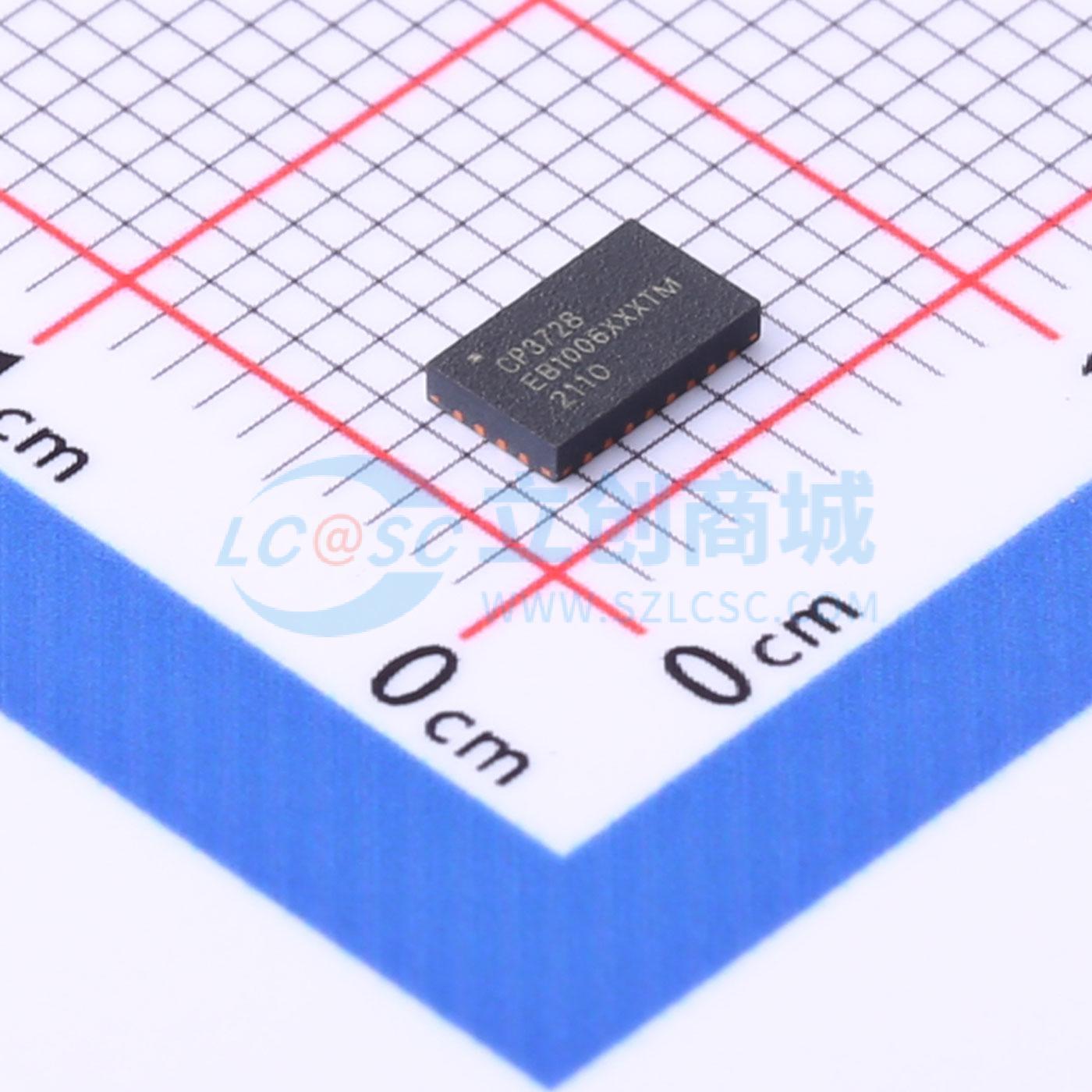

CP85743-11
5-6 GHz WLAN前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CP85743-11 是一款高度集成的5 GHz前端模块，集成了5 GHz SPDT T/R开关、5 GHz高增益LNA（带旁路）和5 GHz PA，专为高功率802.11 ac/ax应用和系统设计。
- 品牌名称
- CenChip(盛和)
- 商品型号
- CP85743-11
- 商品编号
- C2874134
- 商品封装
- QFN-24-EP(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 接口类型 | - | |
| 传输速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5.15GHz~5.85GHz | |
| 电源电压 | 4.5V~5.5V |
商品概述
CP85743 - 11是一款高度集成的5 GHz前端模块（FEM），集成了5 GHz单刀双掷（SPDT）收发（T/R）开关、带旁路功能的5 GHz高增益低噪声放大器（LNA）以及适用于高功率802.11 ac/ax应用和系统的5 GHz功率放大器（PA）。 该器件采用符合RoHS标准的3 × 5 × 0.85mm 24引脚四方扁平无引脚（QFN）微型封装，便于自动化组装。其小巧轻薄的封装尺寸使其成为移动应用中小型无线电设备的理想解决方案。
商品特性
- 集成5 GHz功率放大器（PA）、带旁路功能的低噪声放大器（LNA）和收发（T/R）开关
- 集成功率检测器
- 发射增益：>+35 dB
- 接收增益：>+16 dB
- 输出功率：在-43 dB误差向量幅度（DEVM）、HT80、MCS11、5V条件下为+18 dBm
- 输出功率：在-43 dB误差向量幅度（DEVM）、HT160、MCS11、5V条件下为+16 dBm
- 输出功率：在-35 dB误差向量幅度（DEVM）、HT80、MCS9、5V条件下为+23 dBm
- 输出功率：在-30 dB误差向量幅度（DEVM）、HT40、MCS7、5V条件下为+24 dBm
- 输出功率：在有3 dB余量的模板、HT20、MCS0、5V条件下为+27 dBm
- 3×5×0.85mm 24引脚四方扁平无引脚（QFN）封装
应用领域
- IEEE 802.11 ac/ax无线局域网（WLAN）
- 媒体网关
- 机顶盒
- 液晶电视（LCD TV）
