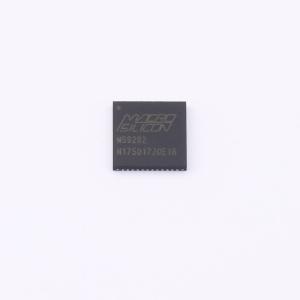

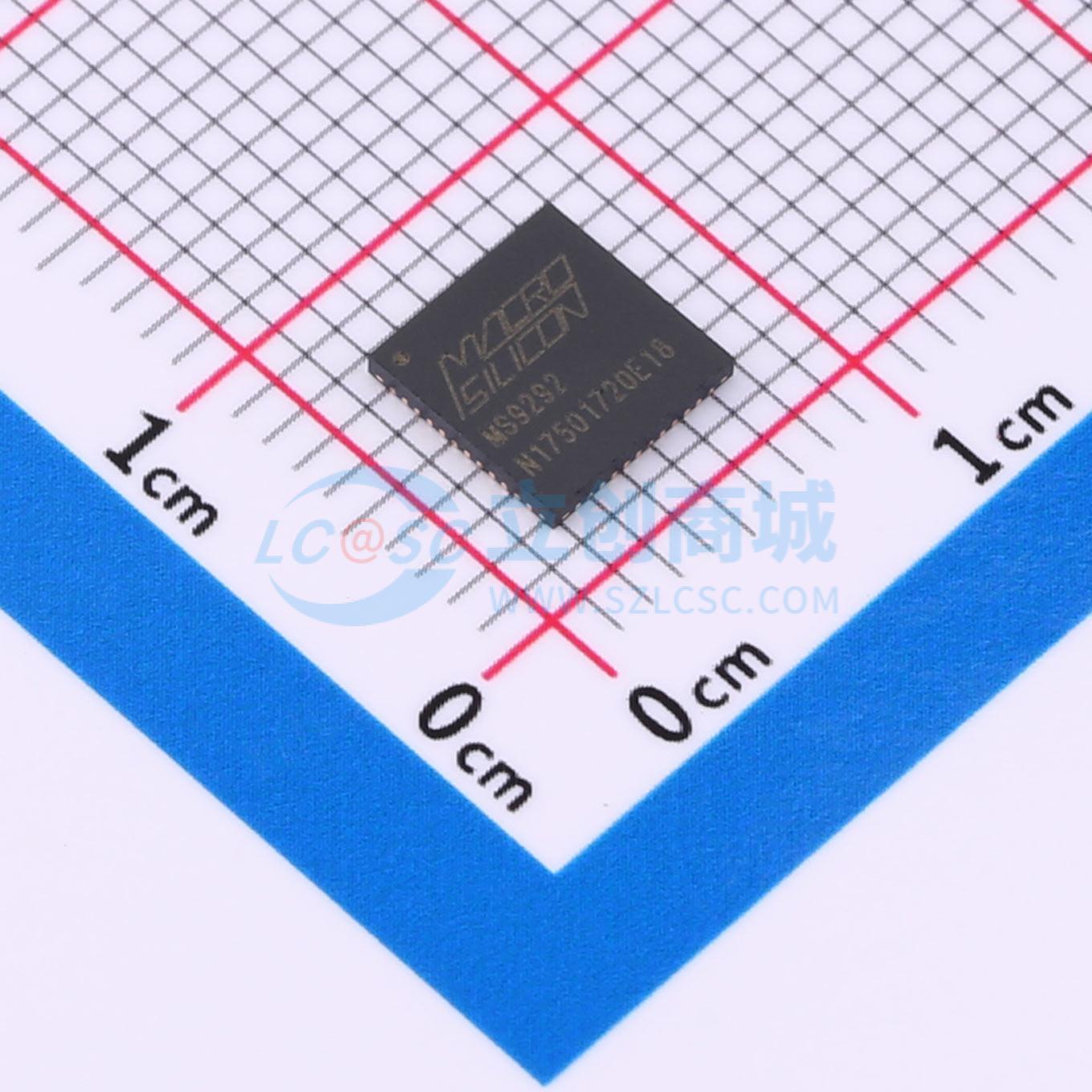

温馨提醒：图片仅供参考，商品以实物为准
MS9292
HD转VGA转换器，内置音频
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS9292是一款低成本、低功耗的芯片，由HD接收器、10bit的视频DAC和24bit的音频DAC组成。可以将HD信号转为VGA信号输出，最大支持的转换速度为200MHz，而且支持音频L/R和SPDIF输出。HD接收器支持HD和加密规范，MS9292内部集成MCU和EDID，使用特别方便。
- 商品型号
- MS9292
- 商品编号
- C2874140
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 接收器；控制器 | |
| 数据接口 | I2C | |
| 数据速率 | 3Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 视频格式识别；可编程分辨率 |
商品概述
MS9292是一款低成本、低功耗的集成电路，集成了高清接收器、10位视频数模转换器和24位音频数模转换器。该器件可将高清信号转换为VGA信号输出，最大转换速率支持200MHz，并支持音频左右声道和SPDIF输出。其内置的高清接收器兼容高清及加密规范，同时芯片内部集成了微控制器和EDID存储器，便于使用。
商品特性
- 高清接收器：支持高清规范；最高支持1920×1200@60Hz分辨率；支持加密规范；具备输入格式自动检测功能。
- 模拟输出：集成3通道数模转换器，支持VGA输出；最大采样率支持200MSPS；模拟输出幅度支持0.7V（峰峰值）；最高支持1920×1200@60Hz分辨率。
- 音频：支持模拟线路输出；支持符合工业标准的SPDIF输出；支持2通道PCM、压缩数字杜比及数字DTS传输；支持采样率：32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz。
- 控制器：内置微控制器；内置定时器、ROM、RAM和IO端口；内置固件，并可支持外接EEPROM进行客户定制。
- 系统特性：内置上电复位电路；内置晶体振荡器；支持EDID直通功能。
- 封装：采用QFN-48（6mm×6mm）封装；无铅，符合RoHS标准。
应用领域
- 笔记本电脑
- 平板电脑
- 高清转VGA适配器
- 扩展坞
- 移动设备
