O3852AQDCARQ1

TPS653850A-Q1 and TPS653852A-Q1 器件是一款多轨电源，旨在为安全相关应用中的微控制器供电，例如汽车行业中的应用。该器件支持采用双核锁步 (LS) 和其他多核架构的功能安全微控制器。

TPS653850A-Q1 and TPS653852A-Q1 器件集成了多个为 MCU、CAN 或 FlexRay 以及外部传感器供电的电源轨。并且配有一个具有内部 FET 的降压 - 升压转换器，可将 2.3V 至 36V 的输入电池电压转换为 6V 前置稳压器输出，从而为其他稳压器供电。集成电荷泵可为内部稳压器提供过驱电压，而且还可用于驱动外部 NMOS FET 以提供电池反向保护。该器件支持通过点火信号（IGN 引脚）或者通过 CAN 收发器或其他信号（CAN_WU 引脚）唤醒。

该器件内部有一个独立的电压监测单元，可监测所有内部电源轨以及电池电源稳压器输出的欠压和过压情况。此外，该器件还实现了稳压器电流限制和过热保护。TPS653850A-Q1 and TPS653852A-Q1 器件具有问答看门狗、MCU 误差信号监控、针对内部振荡器的时钟监控、针对时钟监控器的自检、针对非易失性存储器和 SPI 通信的循环冗余校验 (CRC)、支持 MCU 监测器件内部模拟和数字信号的诊断输出引脚、针对 MCU 的复位电路（NRES 引脚）以及可在检测到任何系统故障时禁用外部功率级的保险输出（ENDRV 引脚）。该器件在启动时自动运行内置自检 (BIST)，如果需要，MCU 可以在系统运行期间通过软件控制重新运行 BIST。专用的 DIAGNOSTIC 状态可供 MCU 使用以检查 TPS653850A-Q1 and TPS653852A-Q1 功能性。

TPS653850A-Q1 and TPS653852A-Q1 器件还可通过 SPI 寄存器报告错误。此器件在 SPI 寄存器中有单独的状态位，用于指示每个特定的系统级或器件级错误。当器件检测到特定错误条件时，可将相应状态位置 1 并保持到 MCU 读取完该状态位所在 SPI 寄存器为止。根据置 1 的状态位，MCU 可以决定是否必须使系统保持安全状态或者是否可使系统恢复运行。

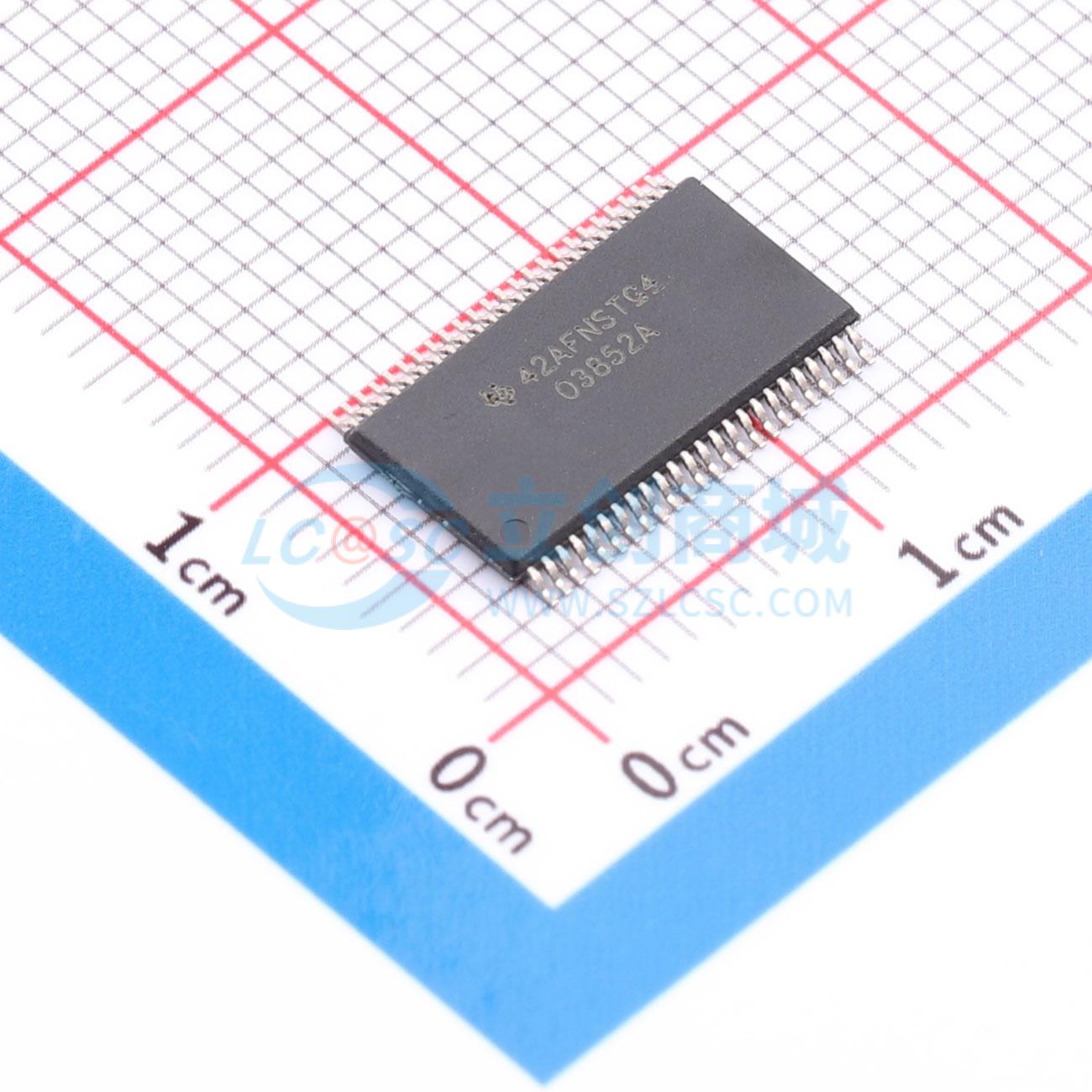

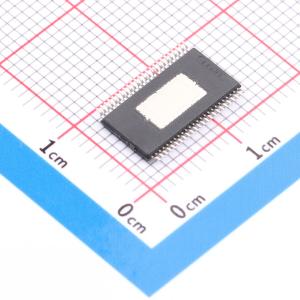

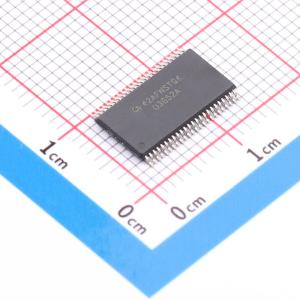

TPS653850A-Q1 and TPS653852A-Q1 器件采用 48 引脚 HTSSOP PowerPAD IC 封装。

• 具有符合 AEC - Q100 的下列结果：
  • 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
• 符合功能安全标准：
  • 专为功能安全应用开发
  • 可帮助使 ISO 26262 系统设计符合 ASIL D 的文档
  • 可满足 ASIL D 要求的系统功能和硬件完整性
• 输入电压范围：
  • 电池初始加电电压为 7V 至 36V
  • 电池初始加电后正常运行电压为 4V 至 36V
  • 唤醒后的最低运行电压为 2.3V
• 电源轨（具有内部 FET）：
  • 独立监控所有稳压器输出、电池电压和内部电源的欠压和过压情况
  • 电压监视电路（包括独立的带隙基准）由单独的电池电压输入引脚供电
  • 针对所有电压监控进行自检（上电期间以及在上电之后由外部 MCU 触发）
  • 所有电源均具有电流限制和过热预警及关断保护
• 微控制器接口：
  • 打开和关闭窗口或问答看门狗功能
  • 功能安全 MCU 故障输出（PWM 或电平）监控器、MCU 错误信号监控器
  • DIAGNOSTIC 状态，用于辅助执行器件自检和系统诊断
  • SAFE 状态，用于检测到错误事件时的器件和系统保护
  • 针对内部振荡器的时钟监视器
  • 模拟与逻辑内置自检支持对非易失性存储器、器件和系统配置寄存器以及 SPI 通信进行循环冗余校验 (CRC)
  • 针对 MCU 的复位电路
  • 诊断输出引脚
  • SPI 支持对命令和数据进行 CRC
  • 通过 SPI 寄存器报告系统级和器件级错误
  • 使能驱动输出，可在检测到任意系统故障时禁用外部功率级
  • 通过 IGN 引脚（点火）或 CAN_WU 引脚（收发器或其他功能）唤醒
  • 48 引脚 HTSSOP PowerPAD IC 封装

• 汽车安全相关应用
• 工业安全相关应用
• 监视和保护
