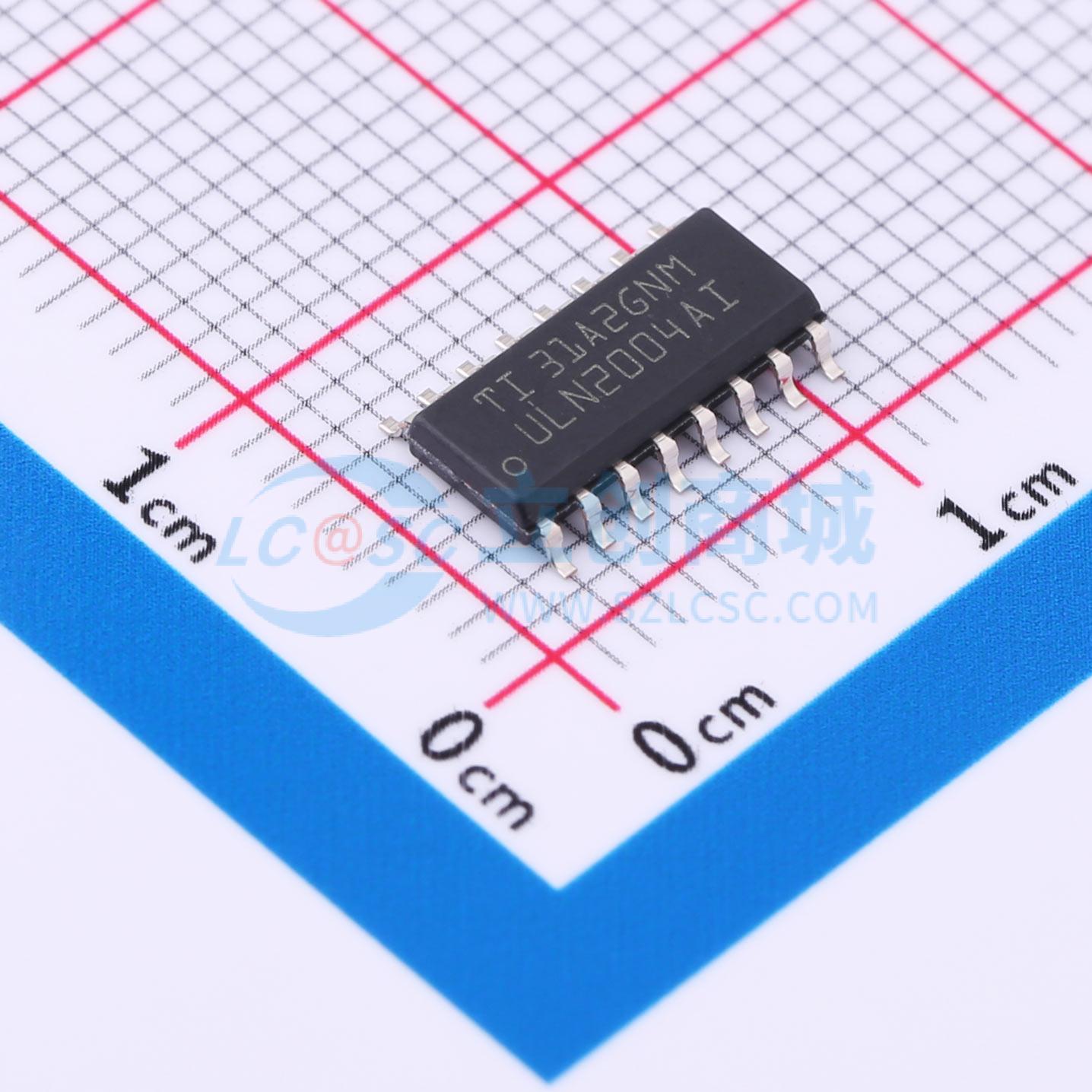

温馨提醒：图片仅供参考，商品以实物为准

ULN2004AIDR

高压大电流达林顿晶体管阵列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高电压、大电流达林顿晶体管阵列 16-SOIC -40 to 105
品牌名称: TI(德州仪器)
商品型号: ULN2004AIDR
商品编号: C2872723
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.416克(g)

商品参数

商品概述

ULN2004AI是一款高压、大电流达林顿晶体管阵列。该器件由七个NPN达林顿对组成，其特点是具有高压输出，并配备共阴极钳位二极管，用于切换感性负载。单个达林顿对的集电极电流额定值为500 mA。多个达林顿对可并联以实现更大电流能力。应用包括继电器驱动器、锤击驱动器、灯驱动器、显示驱动器（LED和气体放电）、线路驱动器和逻辑缓冲器。 ULN2004AI的每个达林顿对都有一个10.5 kΩ的串联基极电阻，可直接与TTL或5 V CMOS器件配合使用。

商品特性

集电极电流额定值500 mA（单输出）
高压输出……50 V
输出钳位二极管
输入与多种类型的逻辑兼容

应用领域

继电器驱动器
锤击驱动器
灯驱动器
显示驱动器（LED和气体放电）
线路驱动器
逻辑缓冲器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	通道数	7
	输入控制逻辑	低电平有效

	属性	参数值
	最大连续电流	500mA
	工作电压	0V~30V
	工作温度	-40℃~+105℃
