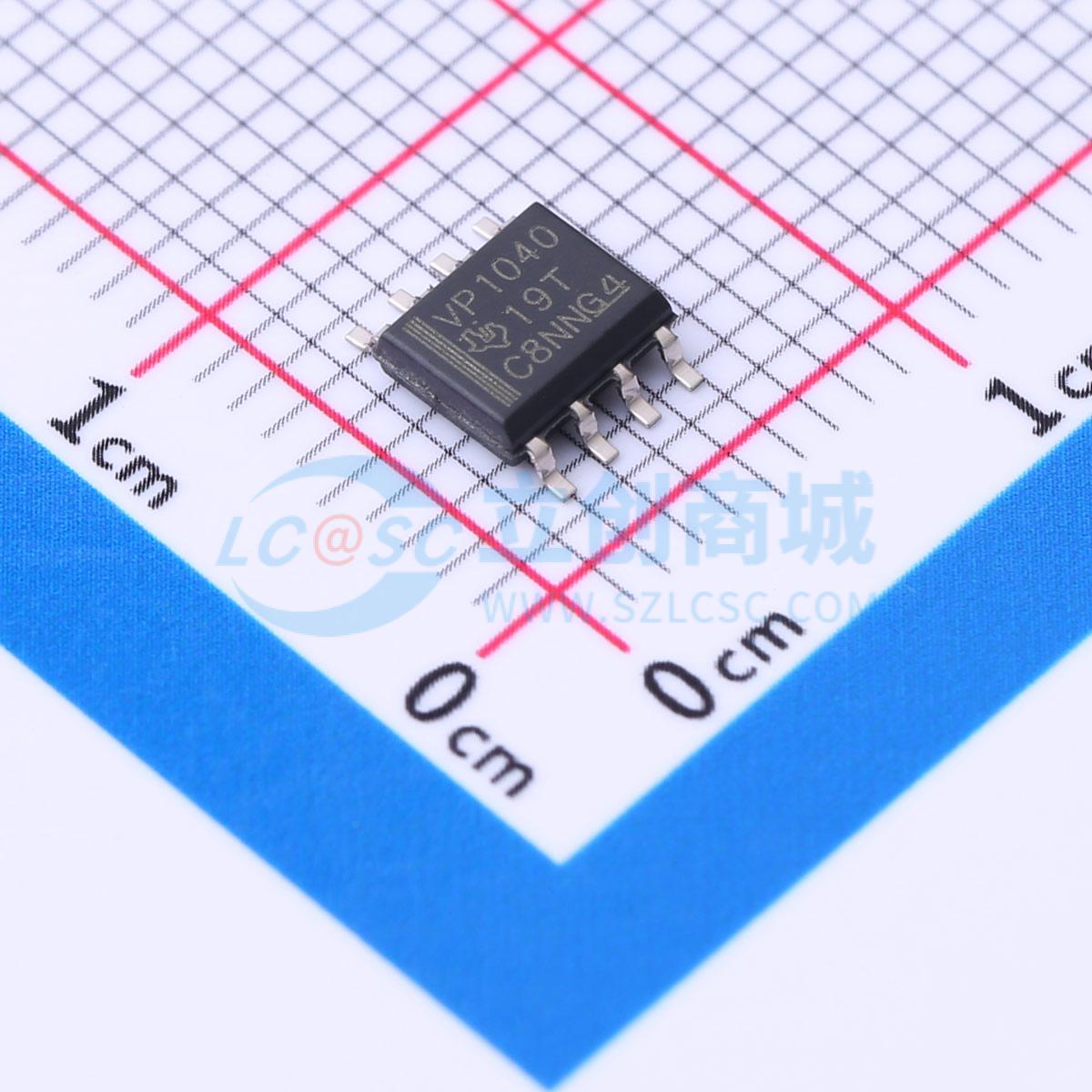

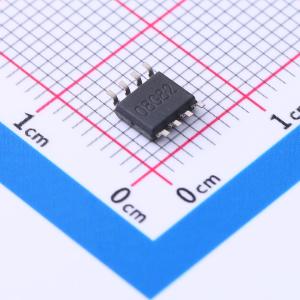

SN65HVD1040D

SN65HVD1040 符合或超越了 ISO 11898 标准的规格，适用于采用控制器局域网 (CAN) 的应用。作为一款 CAN 总线收发器，SN65HVD1040 器件可为 CAN 控制器提供差分发送和接收功能，信号速率高达 1 Mbps。 该器件专为在特别恶劣的环境中运行而设计，其特点包括：总线和分离引脚具备 ±12 kV ESD 保护、交叉线保护、-27 V 至 40 V 的过压和接地故障保护、过温关断功能、-12 V 至 12 V 的共模范围，并且根据 ISO 7637 标准，能够承受 -200 V 至 200 V 的电压瞬变。 STB 输入（引脚 8）可在两种不同的工作模式之间进行选择：高速模式或低功耗模式。将 STB 接地可选择高速工作模式。 如果向 SN65HVD1040 的 STB 引脚施加高逻辑电平，该器件将进入低功耗总线监控待机模式。当 SN65HVD1040 处于低功耗总线监控待机模式时，总线上持续时间大于 5 μs 的显性位会通过总线监控电路传输至接收器输出。本地协议控制器在需要向总线发送数据时可重新激活该器件。 SN65HVD1040 中的显性超时电路可防止驱动器在硬件或软件故障期间阻塞网络通信。该超时电路由 TXD（引脚 1）上的下降沿触发。如果在电路的超时时间常数到期之前未检测到上升沿，则驱动器将被禁用。随后，TXD 上的下一个上升沿将重置该电路。 SN65HVD1040 提供 SPLIT 输出（引脚 5），可作为分离端接网络的 VCC/2 共模总线电压偏置。 SN65HVD1040 的工作温度范围为 -40℃ 至 125℃。

• 是 TJA1040 的改进型直接替代产品
• ±12 kV ESD 保护
• 具备总线唤醒功能的低电流待机模式：典型值为 5 μA
• -27 V 至 40 V 的总线故障保护
• 坚固的分离引脚总线稳定性
• 显性超时功能
• 上电/掉电时无毛刺的总线输入和输出
• 低 VCC 下的高输入阻抗
• 电源循环期间的单调输出
• DeviceNet 供应商 ID 编号 806

• CAN 总线应用
• 电池供电应用
• 手持式诊断设备
• 医疗扫描和成像设备
• 暖通空调 (HVAC)
• 安全系统
• 电信基站状态与控制
• SAE J1939 标准数据总线接口
• NMEA 2000 标准数据总线接口
• ISO 11783 标准数据总线接口
• 工业自动化 – DeviceNet 数据总线
