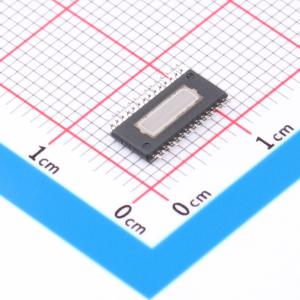

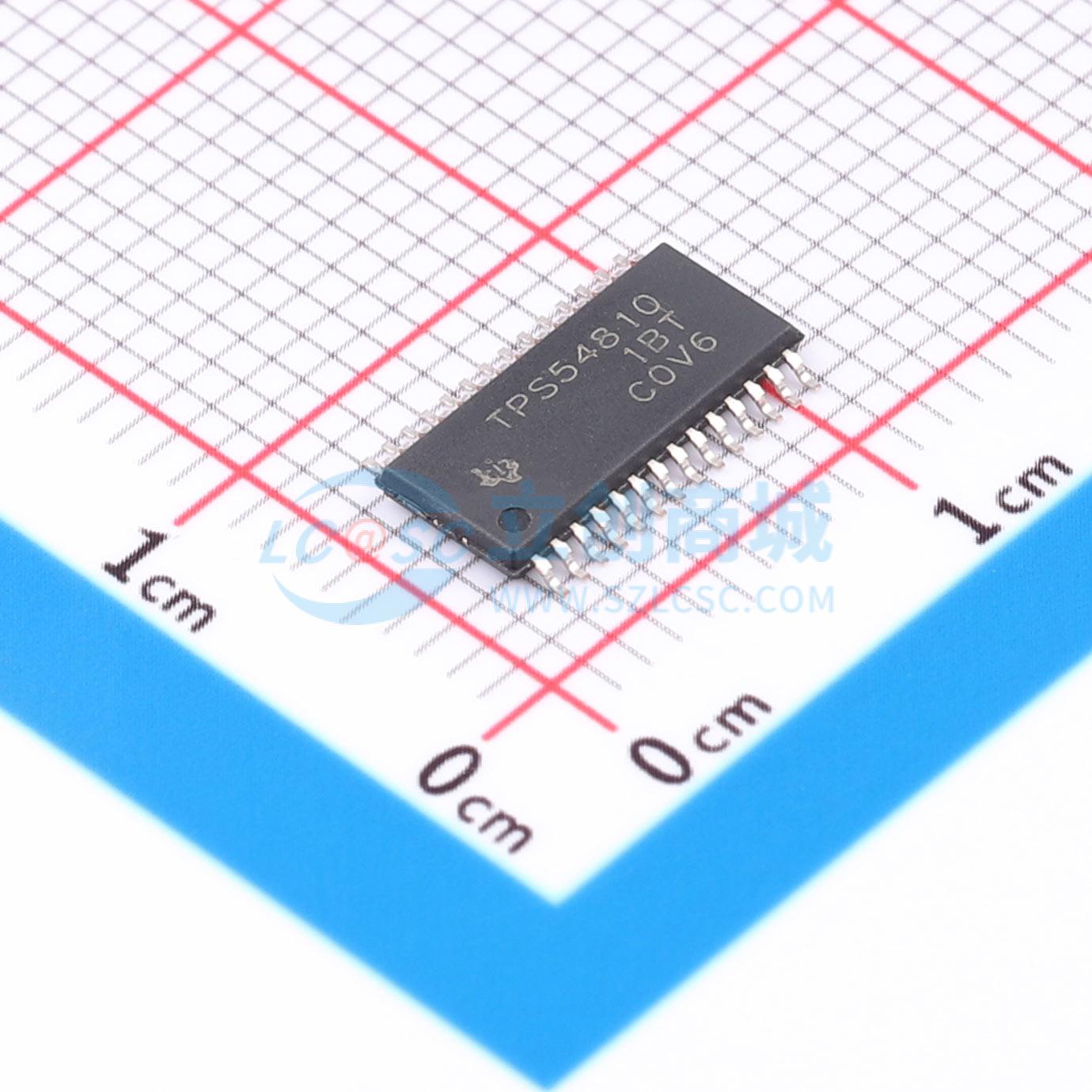

温馨提醒：图片仅供参考，商品以实物为准

TPS54810PWPR

输入电压4 V至6 V、输出电流8 A，集成FET的同步降压PWM开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54810 输入电压为 4.5 至 5.5V 的 8A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54810PWPR
商品编号: C2870392
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

作为SWIFT系列直流-直流稳压器的一员，TPS54810低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源元件。具备以下所列特性的芯片上集成了：一个真正的高性能电压误差放大器，可在瞬态条件下实现最大性能，并在选择输出滤波电感L和电容C元件时提供灵活性；一个欠压锁定电路，可防止在输入电压达到3.8V之前启动；一个内部或外部设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54810采用散热增强型28引脚TSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。德州仪器（TI）提供评估模块和SWIFT设计软件工具，以帮助快速实现高性能电源设计，满足紧迫的设备开发周期。

商品特性

30mΩ MOSFET开关，8A连续输出时实现高效率
0.9V至3.3V可调输出电压范围，精度为1%
外部补偿
快速瞬态响应
宽PWM频率：固定350kHz、550kHz或280kHz至700kHz可调
负载受峰值电流限制和热关断保护
集成解决方案减少电路板面积和总成本

应用领域

采用5V配电的低电压、高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
便携式计算机/笔记本电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~6V
	输出电压	900mV~3.3V
	输出电流	8A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15.8mA
	开关管(内置/外置)	内置
	输出类型	可调
