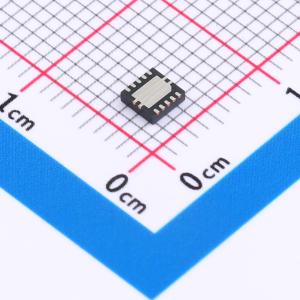

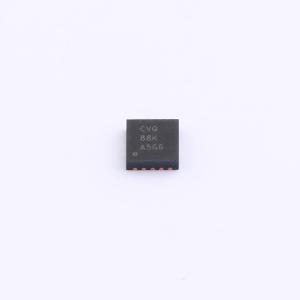

温馨提醒：图片仅供参考，商品以实物为准
TPS71202MDRCTEP
1.2V~5.5V 250mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 增强型产品双路 250mA 输出、超低噪声、高 PSRR 低压降线性稳压器 10-VSON -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS71202MDRCTEP
- 商品编号
- C2870408
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 65dB@(10kHz) | |
| 压差 | 125mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 300uA | |
| 噪声 | 32uVrms | |
| 功能特性 | 输入欠压保护；使能控制；噪声旁路端子；短路保护；过流保护；热关断 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 2 |
商品概述
TPS71202低压差(LDO)电压稳压器专为对噪声敏感的射频应用设计。它具有双通道250-mA LDO，具备超低噪声、高电源抑制比(PSRR)、快速瞬态响应和启动响应。每个稳压器输出可配合低成本2.2-μF陶瓷输出电容保持稳定，且具有极低的压差（250mA下典型值125mV）。该稳压器可实现快速启动（搭配0.001-mF旁路电容时约为60μs），同时当两个输出都开启时，静态电流典型值仅为300μA。当器件处于待机模式时，电源电流典型值降低至0.3mA以下。当VOT=2.8 V，搭配0.01-μF降噪(NR)电容时，该稳压器的输出电压噪声约为32 mVrms。对噪声敏感的模拟组件应用（如便携式射频电子产品）可受益于高PSRR、低噪声以及快速线路和负载瞬态特性。TPS71202采用薄型3 mm × 3 mm SON封装，完整参数规格覆盖-55℃至125℃的工作结温范围。
商品特性
- 双通道250-mA高性能射频LDO
- 输出电压可调（1.2 V 至 5.5 V）
- 10 kHz下PSRR为65 dB
- 超低噪声
- 启动时间快，为60 μs
- 可配合2.2-μF陶瓷电容保持稳定
- 出色的负载/线路瞬态响应
- 250 mA下压差为125 mV
- 独立使能引脚
- 具备热关断和独立电流限制功能
- 提供散热增强型SON封装，尺寸为3 mm × 3 mm × 1 mm
应用领域
- 蜂窝电话和无绳电话
- 无线PDA/手持式产品
- PCMCIA/无线局域网应用
- 数码相机/摄像机/互联网音频
- DSP/FPGA/ASIC/控制器和处理器
