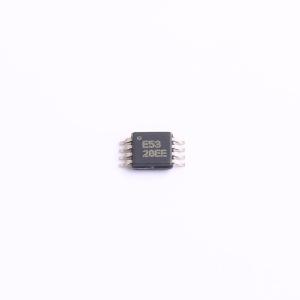

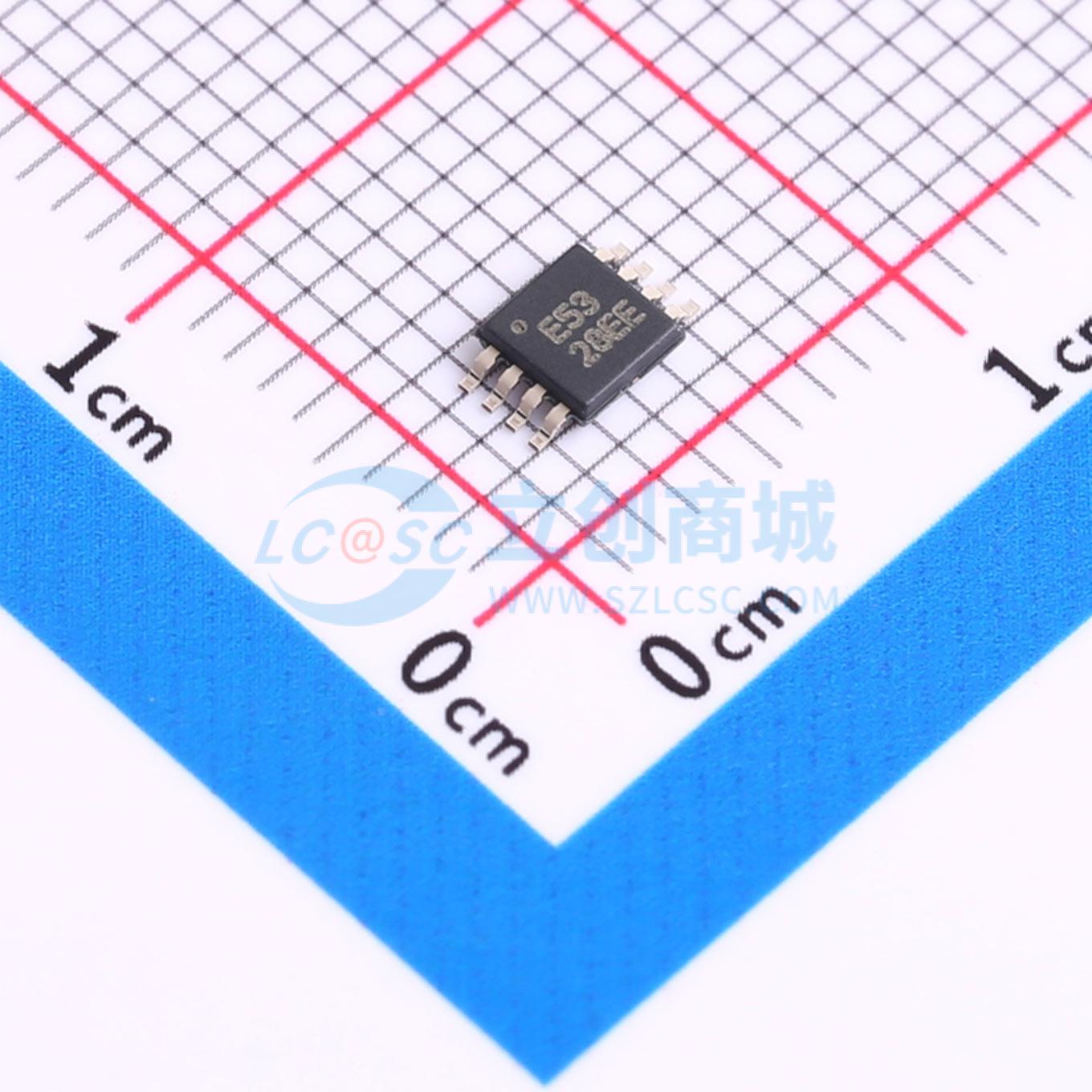

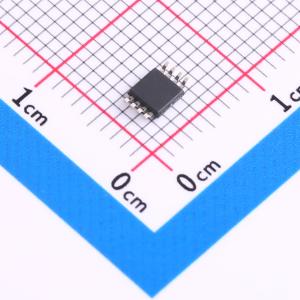

OPA2353EA/2K5
高速、单电源、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2353 双通道、5.5V、44MHz、低噪声 (7nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2353EA/2K5
- 商品编号
- C2870302
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 44MHz | |
| 输入失调电压(Vos) | 8mV | |
| 输入失调电压温漂(Vos TC) | 150uV/℃ | |
| 压摆率(SR) | 22V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 5.2mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA353系列是轨到轨CMOS运算放大器，针对低成本小型应用设计，针对低电压单电源工作进行了优化，提供单路、双路、四路版本，各版本规格参数一致，可提供设计灵活性。轨到轨输入输出、低噪声、高速工作的特性使其适合驱动采样模数转换器，也适合手机功率放大器控制环路、带75Ω驱动能力的视频处理以及音频和通用应用。该系列可工作在低至2.5V的单电源下，输入共模电压范围可超出电源轨300mV，带10kΩ负载时输出电压摆幅可达到距离电源轨10mV以内；双路和四路版本采用完全独立的电路，可实现低串扰，避免互相干扰。不同型号对应不同封装：单路OPA353采用小型5引脚SOT-23-5表面贴装和SO-8表面贴装封装，双路OPA2353采用微型MSOP-8表面贴装和SO-8表面贴装封装，四路OPA4353采用节省空间的SSOP-16表面贴装和SO-14表面贴装封装；额定工作温度范围为-40℃到+85℃，可在-55℃到+125℃范围内工作，电源电压范围为2.7V到5.5V。
商品特性
- 输入轨到轨，输出轨到轨，输出摆幅与电源轨间距可小至10mV
- 带宽为44MHz
- 高压摆率为22V/μs
- 低噪声，噪声值为5nV/√Hz
- 总谐波失真加噪声低，数值为0.0006
- 单位增益稳定
- 采用微型尺寸封装
- 提供单路、双路、四路三种配置
- 双路和四路版本采用完全独立电路，串扰低
应用领域
- 手机功率放大器控制环路
- 驱动模数转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
