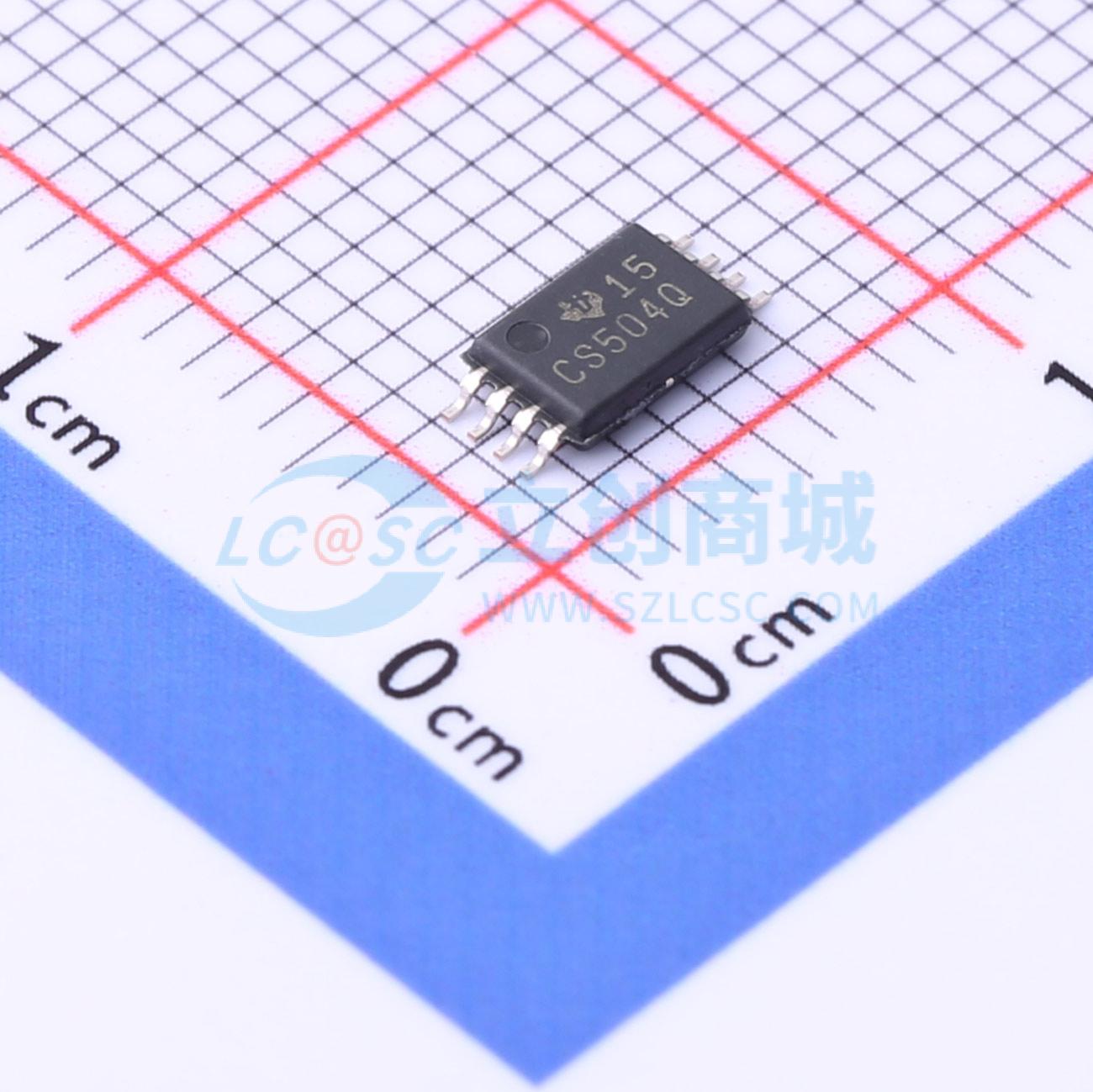

温馨提醒：图片仅供参考，商品以实物为准
CDCS504TPWRQ1
时钟缓冲器和时钟乘法器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDCS504-Q1 时钟缓冲器/时钟倍频器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDCS504TPWRQ1
- 商品编号
- C2869422
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 108MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 内置锁相环；输出使能/关断 |
商品概述
CDCS504-Q1 器件是一款带有可选频率倍乘的LVCMOS 输入时钟缓冲器。CDCS504-Q1 具有输出使能引脚。此器件在输入上接受一个 3.3V LVCMOS 信号。这个输入信号由一个锁相环路 (PLL) 处理，此环路的输出频率或者与输入频率相等或者被乘以因子 4。这样一来，该器件可生成介于 2MHz 和 108MHz 之间的输出频率。独立的控制引脚可用于启用或者禁用输出。CDCS504-Q1 器件在 3.3V 环境下工作。其运行温度范围介于 -40℃ 至 105℃ 之间，并采用 8 引脚 TSSOP 封装。要了解所有可用封装，请见数据表末尾的可订购产品附录。
商品特性
- 符合汽车应用标准
- 遵循AEC-Q100测试指南
- 器件温度2级:-40℃ 至 105℃ 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C3B
- 属于易用型时钟发生器器件系列的一部分
- 具有可选输出频率的时钟乘法器
- 可使用一个外部控制引脚来选择 x1 或者 x4 的频率倍乘
- 通过控制引脚进行输出禁用
- 单一 3.3V 器件电源
- 运行温度范围:-40℃ 至 105℃
- 节省空间的 8 引脚薄型小外形尺寸 (TSSOP) 封装
- 可使用 CDCS504-Q1 借助 WEBENCH® 电源设计器创建定制设计方案
应用领域
- 汽车应用（需要时钟倍乘）
