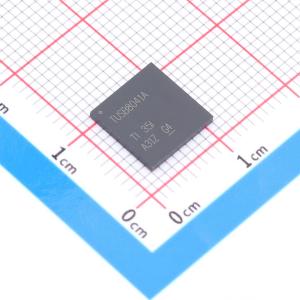

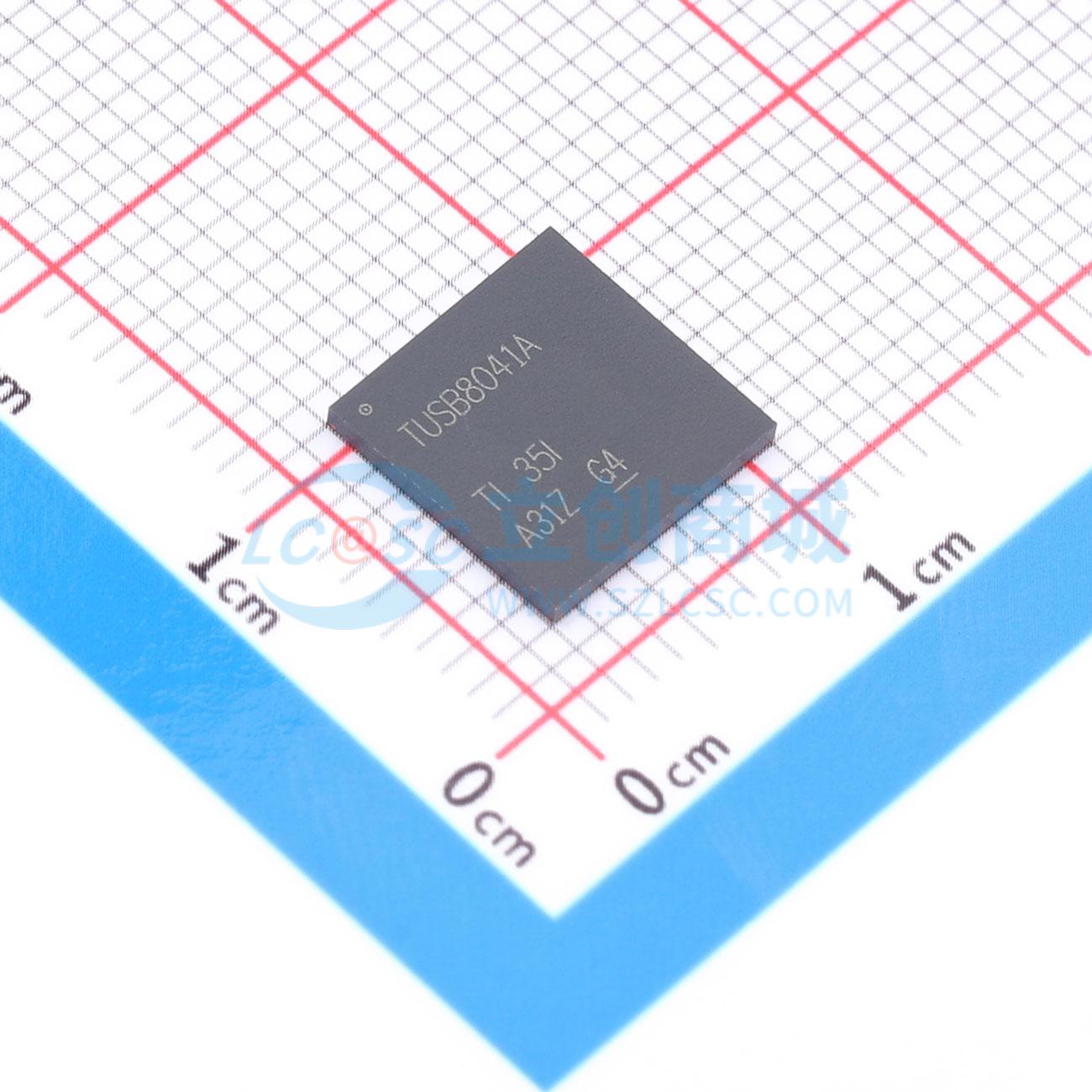

TUSB8041ARGCT

TUSB8041A 是一款四端口USB 3.1 1 代集线器。该器件在上行端口上可提供同步超快速和高速/全速USB连接，在下行端口上可提供超快速、高速、全速或者低速USB 连接。当上行端口连接到一个仅支持高速或全速/低速连接的电气环境中时，下行端口上的超快速USB 连接将会禁用。 当上行端口连接到一个仅支持全速/低速连接的电气环境中时，下行端口上的超快速USB 和高速连接将会禁用。TUSB8041A 支持每端口或成组电源开关和过流保护，并且还支持电池充电应用。按照USB 主机的要求，一个端口电源单独控制集线器开关为每个下行端口加电或者断电。同样地，当一个端口电源单独控制集线器感测到一个过流事件时，它只关闭到受影响的下行端口的电源。 当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样地，当一个成组集线器感测到一个过流事件时，到所有下行端口的电源将被关闭。TUSB8041A 下行端口可提供电池充电下行端口(CDP) 握手支持，以此为电池充电应用提供支持。在未连接上行端口的情况下，该器件还支持专用充电端口(DCP) 模式。DCP 模式为支持USB 电池充电、和符合中国电信行业标准YD/T 1591 - 2009 的USB 器件提供支持。此外，在未连接上行端口的情况下，TUSB8041A 支持分频器充电端口模式（ACPx 模式），并且可在所有模式之间进行自动切换，切换顺序从ACP2 模式开始，到DCP 模式结束。 TUSB8041A 能够为包括电池充电支持在内的部分特性提供引脚搭接配置，还能够通过OTP ROM、I²C EEPROM 或I²C/SMBus 从机接口为PID、VID、自定义端口和物理层配置提供定制支持。使用I²C EEPROM 或I²C/SMBus 从机接口时，还可以提供定制字串支持。器件采用64 引脚RGC 封装，商用版的工作温度范围为 0℃ 至 70℃

• 四端口USB 3.1 1 代集线器
• USB 2.0 集线器特性
• 多事务转换器(MTT) 集线器：四个事务转换器每个事务转换器具有两个异步端点缓冲器
• 支持电池充电：在未连接或未配置上行端口的情况下，可支持 D+/D- 分频器充电端口（ACP1、ACP2）；在未连接上行端口的情况下，可支持自动模式以在DCP 或ACP 模式之间进行切换；充电下行端口(CDP) 模式（上行端口已连接）；专用充电端口(DCP) 模式（上行端口未连接）；DCP 模式符合中国电信行业标准YD/T 1591 - 2009
• 支持用作USB 3.1 1 代或者USB 2.0 复合器件
• 支持每端口或成组电源开关以及过流通知输入
• 支持四个外部下行端口
• 支持读取和写入 I²C 的供应商请求，并且在100k I²C 主机支持时钟拉伸
• 可使用一次性可编程(OTP) ROM、串行EEPROM或I²C/SMBus 受控接口进行自定义配置：VID 和PID；端口定制；生产商和产品字串（OTP ROM 不支持）；序列号（OTP ROM 不支持）
• 可使用引脚选择、EEPROM 或I²C/SMBus 从机接口选择应用特性
• 提供128 位通用唯一标识符(UUID)
• 单时钟输入，24MHz 晶振或者振荡器
• 下行端口仅可对USB 2.0 进行配置

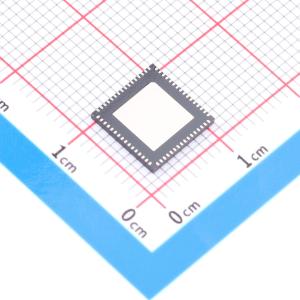

• 64 引脚QFN 封装(RGC)

• 计算机系统
• 扩展坞
• 监视器
• 机顶盒
