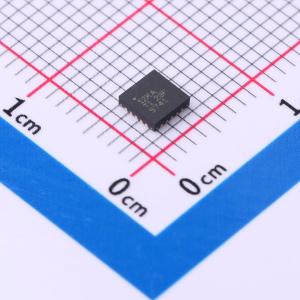

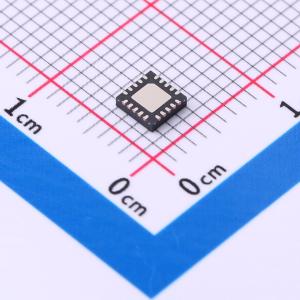

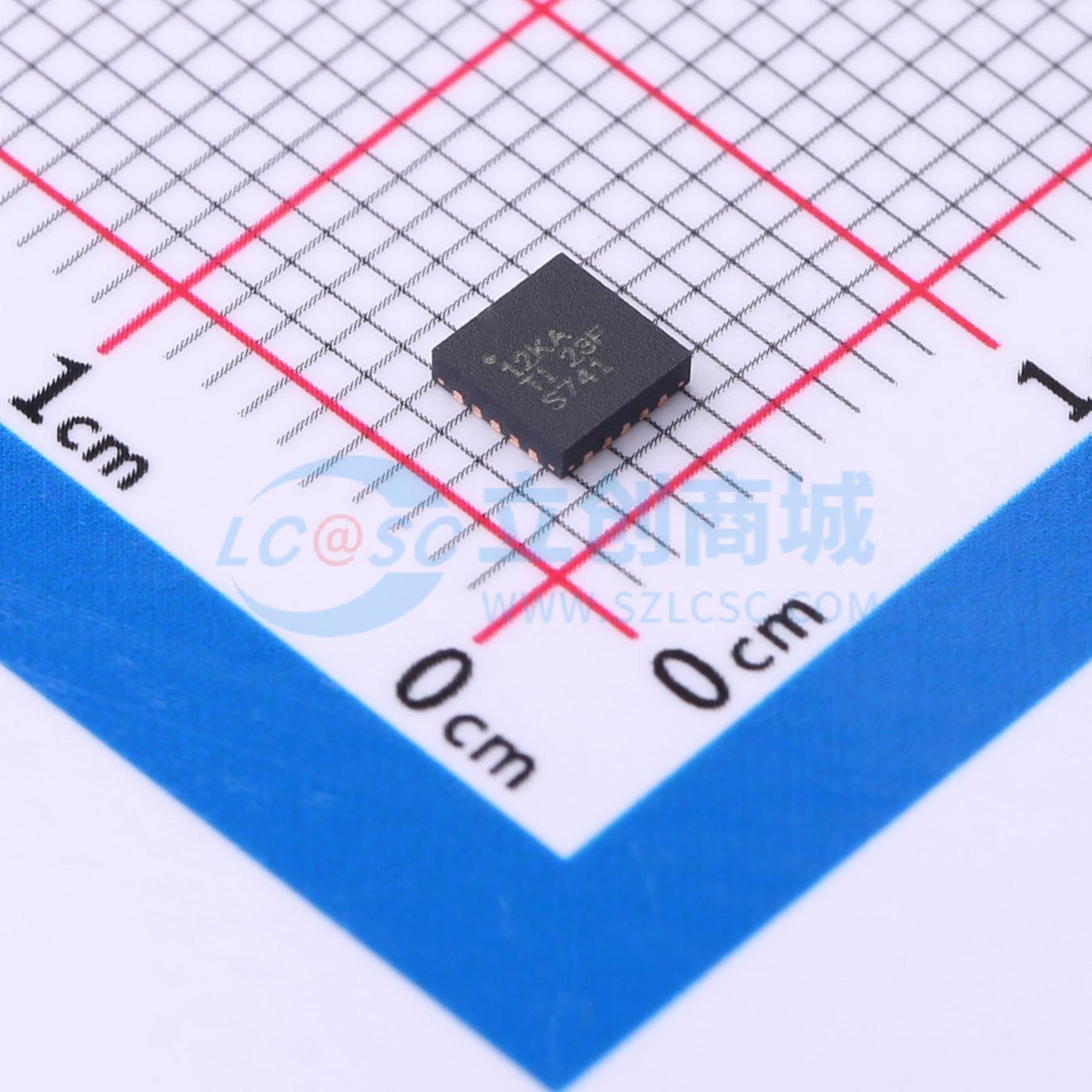

温馨提醒：图片仅供参考，商品以实物为准

TPS74401RGRT

3A、低输入电压 (0.8V)、低噪声、高 PSRR、可调节超低压降稳压器

SMT扩展库PCB免费打样

描述: 单路输出 LDO、3.0A、可调节电压（0.8 至 3.3V）、快速瞬态响应、可编程软启动 20-VQFN -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS74401RGRT
商品编号: C2866739
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TPS74401 低压降(LDO) 线性稳压器提供了一套面向多种应用的易用稳健型电源管理解决方案。用户可编程的软启动功能可降低器件启动时的电容浪涌电流，从而以最大限度减小输入电源的应力。软启动具有单调性，非常适合为各类处理器和专用集成电路(ASIC) 供电。借助使能输入和电源正常输出，可通过外部稳压器轻松实现上电排序。凭借全方位的灵活性，用户可为现场可编程门阵列(FPGA)、数字信号处理器(DSP) 等具有特殊启动要求的应用配置出一套可满足其排序要求的解决方案。该器件还具有高精度的参考电压电路和误差放大器，可在整个负载、线路、温度和过程范围内提供 1% 精度。TPS74401 系列 LDO 在不使用输出电容或搭配使用陶瓷输出电容时都可以稳定运行。该器件系列的额定工作温度范围为 TJ = -40°C 至 125°C。TPS74401 可提供两种 20 引脚小型 VQFN 封装（一个 5mm × 5mm RGW 和一个 3.5mm × 3.5mm RGR 封装），因此总体解决方案尺寸高度紧凑。对于要求额外功率耗散的应用，还提供了 DDPAK (KTW) 封装。

商品特性

输入电压范围：1.1V 至 5.5V
软启动(SS) 引脚可借助由外部电容器设置的斜坡时间实现线性启动
线路、负载和温度上精度 1%
借助外部偏置电源可支持低至 0.9V 的输入电压
可调节输出电压范围：0.8V 至 3.6V
超低压降：3.0A 时为 115mV（典型值）
搭配使用任意输出电容或不使用输出电容时均可保持稳定
出色的瞬态响应
漏极开路电源正常输出（仅限 VQFN）
封装：5mm × 5mm × 1mm VOFN (RGW)，3.5mm × 3.5mm VQFN (RGR) 和 DDPAK

应用领域

FPGA 应用
DSP 内核以及 I/O 电压
后置稳压应用
具有特殊的启动时间或排序要求的应用
热插拔和浪涌控制

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	3A
	电源纹波抑制比(PSRR)	73dB@(1kHz)
	压差	115mV@(3.0A)

	属性	参数值
	静态电流(Iq)	-
	噪声	16uVrms
	特性	过流保护；热关断；带使能；PG脚；软启动；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
