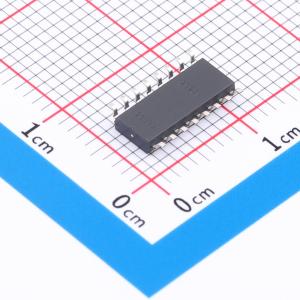

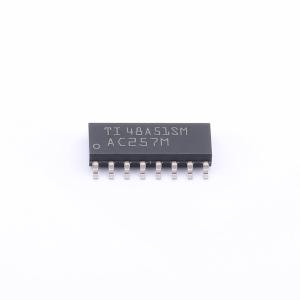

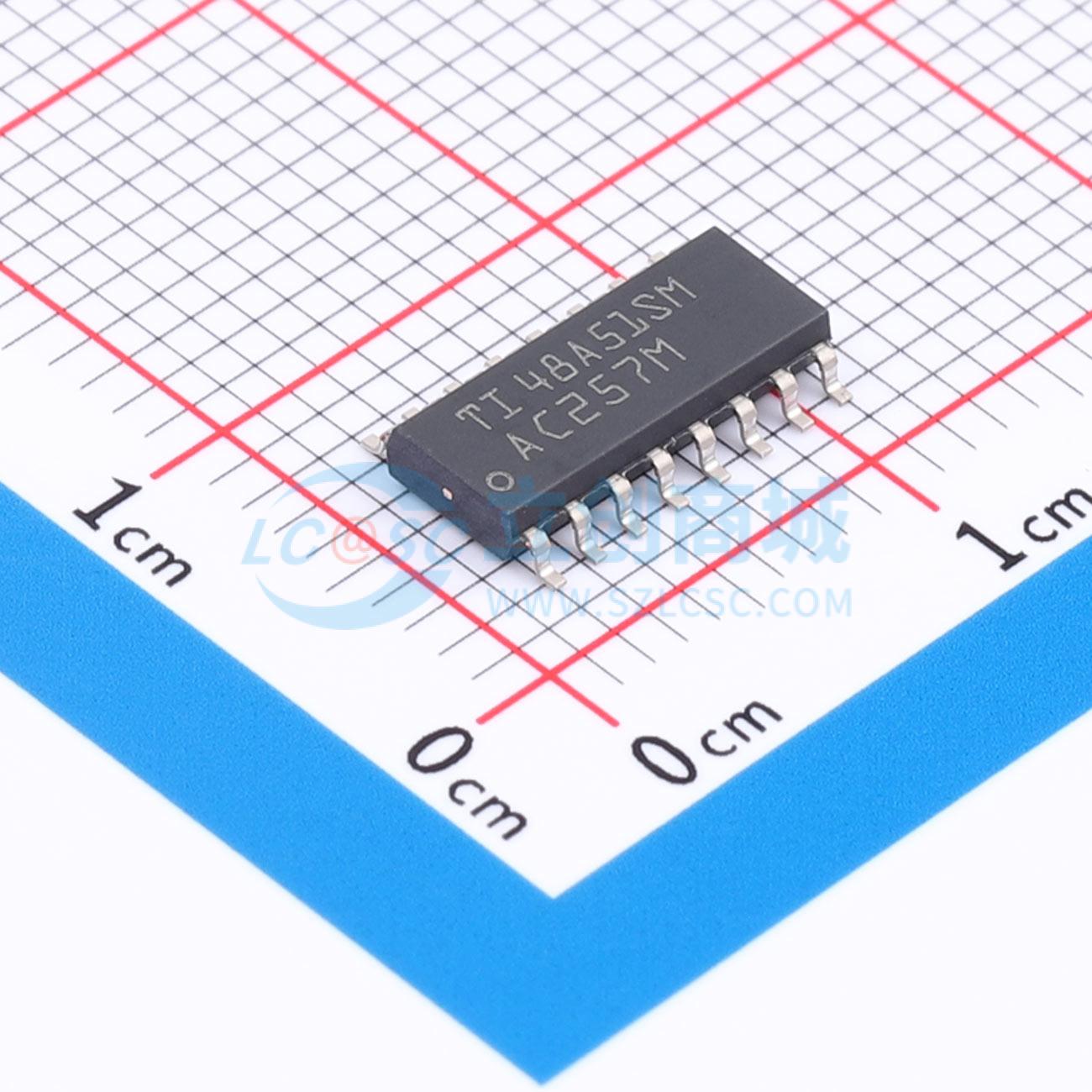

CD74AC257M96
四通道2输入多路复用器，带三态输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74AC257 具有三态输出的四路双输入同向多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC257M96
- 商品编号
- C2866627
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.281332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.5V~5.5V | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 静态电流(Iq) | 8uA |
商品概述
54AC257、54ACT257和CD74ACT258是采用先进CMOS逻辑技术的四通道双输入多路复用器，具有三态输出。这些器件在共同的选择输入（S）控制下，从两个数据源中选择四位数据。输出使能（OE）为低电平有效。当OE为高电平时，无论其他输入条件如何，所有输出（Y或Y）均处于高阻态。
54AC257、54ACT257和CD74ACT258常用于将两组寄存器的数据移动到四个公共输出总线上。选择输入的状态决定了数据来自哪个特定寄存器。54AC257、54ACT257和CD74ACT258也可用作函数发生器。
商品特性
- 'AC257, 'ACT257 . . . . . . . . 非反相输出
- CD74ACT258 . . . . . . . . . . . . 反相输出
- 缓冲输入
- 典型传播延迟 - 在 Vcc=5V, TA=25°C, cL=50pF 时为 4.4ns
- 超过 2kV ESD 保护 MIL-STD-883, 方法 3015
- 抗 SCR 锁存的 CMOS 工艺和电路设计
- 具有显著降低功耗的双极 FAST/AS/S 的速度
- 平衡的传播延迟
- AC 类型具有 1.5V 至 5.5V 的工作电压，并在电源的 30% 处具有平衡的抗噪能力
- ±24mA 输出驱动电流 - 扇出至 15 个 FAST ICs
- 驱动 50Ω 传输线
应用领域
- 将两组寄存器的数据移动到四个通用输出总线
- 函数发生器
