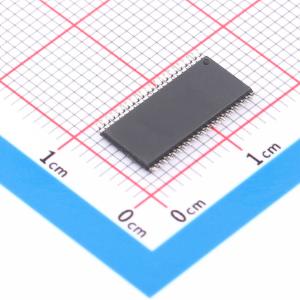

TAS5634DDVR

立体声/单声道高清数字输入、D类放大器功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5634 300W 立体声、600W 单声道、12V 至 62V 电源电压、PWM 输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5634DDVR
商品编号: C2866399
商品封装: HTSSOP-44-EP-6.1mm
包装方式: 编带
商品毛重: 0.964667克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道；双声道
	输出功率	180W×2@8Ω；300W×2@6Ω；600W×1@3Ω；465W×1@3Ω；240W×2@6Ω；230W×2@8Ω
	工作电压	12V~62V

商品概述

TAS5634是一款PWM输入D类放大器功率级，可在58V标称电源电压下提供2×300W (6Ω) 或1×600W(3Ω)的输出功率。58V电源电压支持较高阻抗的扬声器负载，其中BTL为6Ω ，PBTL为3Ω 。集成式MOSFET和全新栅极驱动方案具有较高的峰值效率和较低的空闲损耗，能够减小散热器解决方案尺寸。 TAS5634使用闭环反馈设计，具有恒定的电压增益。开关模式电源(SMPS)的使用，使得内部匹配的增益电阻器可确保实现较高的电源抑制比(PSRR)和较低的输出噪声。 TAS5634是一款兼容TI的数字输入(I2S)音频处理器和调制器产品组合的全集成式功率级，也是一个完整的数字输入D类放大器。TAS5634采用表面安装44引脚HTSSOP封装，是PWM输入D类功率级兼容引脚产品系列中的一员。

商品特性

PWM输入、D类放大器功率级，与TI数字输入 (I2S) 音频处理器和调制器兼容
高清集成闭环反馈，具备以下特性：在为6Ω负载提供1W功率时，THD为0.025%；PSRR大于70dB（无输入信号）；SNR大于105dB（A加权）
10% THD+N时的输出功率：600W/3Ω（PBTL单声道配置）；300W/6Ω（BTL立体声配置）；230W/8Ω（BTL立体声配置）
1% THD+N时的输出功率：465W/3Ω（PBTL单声道配置）；240W/6Ω（BTL立体声配置）；180W/8Ω（BTL立体声配置）
集成式80mΩ MOSFET，可降低散热器尺寸
满量程输出功率下的效率大于91%
1/8量程输出功率下的效率大于75%
启动时无喀哒声
器件保护：欠压保护、过热保护、过流保护、短路保护和直流扬声器保护
适用于G类电源控制的预削波输出信号

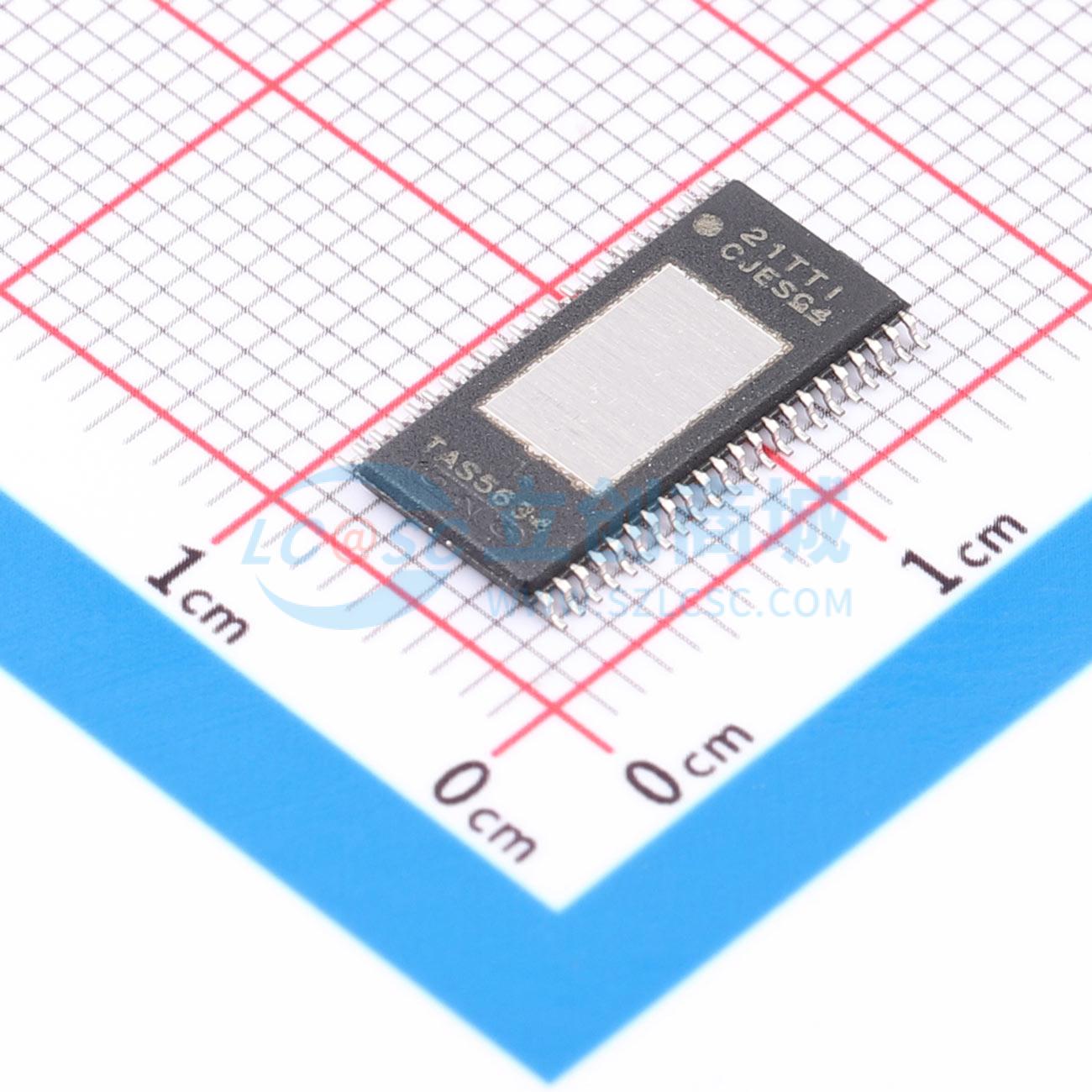

44引脚HTSSOP (DDV) 封装，顶部带有散热焊盘

应用领域

电动扬声器
低音炮
微型组件系统
条形音箱
专业和公共广播(PA)扬声器

	属性	参数值
	总谐波失真+噪声(THD+N)	0.025%
	工作温度	0℃~+125℃
	信噪比	105dB
	电源纹波抑制比(PSRR)	70dB
	效率	75%；91%
