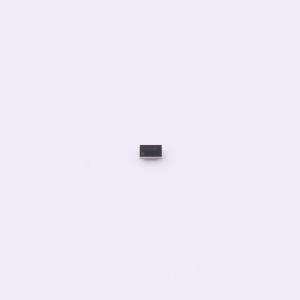

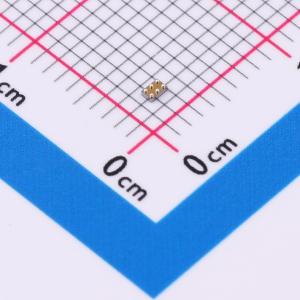

温馨提醒：图片仅供参考，商品以实物为准

TS3A26746EYZPR

针对音频应用的2×2交叉点开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 适用于音频应用的 80m?、3.3V、2 x 2 交叉点开关 6-DSBGA -40 to 85
品牌名称: TI(德州仪器)
商品型号: TS3A26746EYZPR
商品编号: C2861688
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TS3A26746E 是一款 2×2 交叉点开关，此开关被用来在耳机连接器上交替接地及 MIC 连接。接地开关具有不足 0.1Ω 的超低导通电阻，可大大降低其上的电压压降，从而防止耳机接地基准电压意外升高。该开关状态可通过 SEL 输入进行控制。当 SEL 为高电平时，GND 被连接至 RING2，而 MIC 被连接至 SLEEVE；当 SEL 为低电平时，GND 被连接至 SLEEVE，而 MIC 则被连接至 RING2。SEL 输入上的内部 100k 上拉电阻器可设定开关的缺省状态。

商品特性

针对接地 (GND) 开关的超低导通电阻（典型值80mΩ）
针对麦克风 (MIC) 开关的导通电阻小于 10Ω
3.0V 至 3.6V V+ 运行
控制输入符合 1.8V 逻辑要求
采用6焊锡凸点、0.5mm焊球间距的芯片级 (CSP) 封装，封装尺寸为 1.45mm × 0.95mm × 0.5mm
锁断性能超过 100mA，符合 JESD 78，II 类规范的要求
静电放电 (ESD) 性能测试符合 JESD 22 标准:2000V 人体模型（A114-B，II 类）、500V 充电器件模型 (C101)
ESD 性能 (SLEEVE，RING2) 可达 ±8kV 接触放电 (IEC 61000-4-2)

应用领域

手机
掌上电脑 (PDA)
便携式仪表
数码相机
便携式导航器件

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	音频
	开关电路	2:2
	通道数	1
	工作电压	3V~3.6V
	导通电阻(Ron)	8Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	140pF
	导通时间(ton)	200ns
	关闭时间(toff)	10ns
	功能特性	ESD保护
