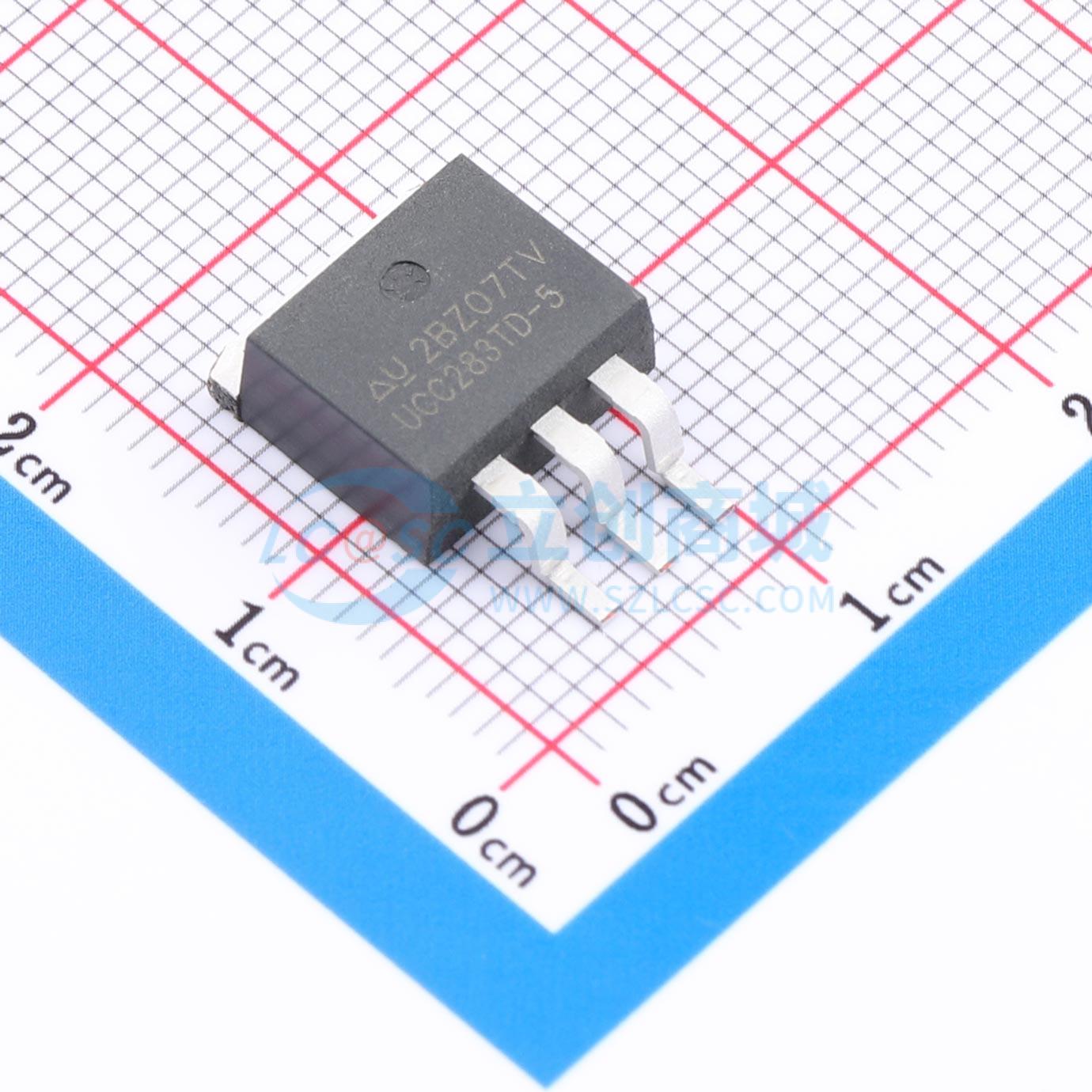

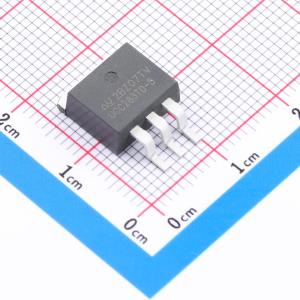

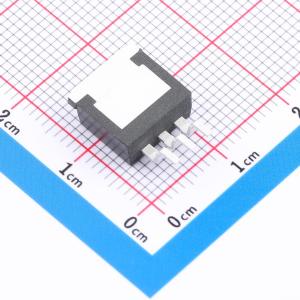

UCC283TDKTTT-5

UCC283 - 3/-5/-ADJ 系列正线性串联稳压电压调节器专为低静态功耗至关重要的低压差应用而设计。采用非常适合低输入 - 输出压差应用的 BiCMOS 技术制造，UCC283 - 5 能够通过 3 A 电流，同时仅需 0.45 V 的典型输入电压裕量（确保压差为 0.6 V）。 这些调节器具备反向电压检测功能，可防止电流反向流动。静态电流始终小于 650 μA。这些器件采用内部补偿方式，无需使用最小输出电容。 UCC283 - 3 和 UCC283 - 5 版本采用 3 引脚封装，分别预设 3.3 V 和 5.0 V 的输出电压。在室温下，输出电压调节精度为 1.5%。UCC283 - ADJ 版本采用 5 引脚封装，通过外部电阻比例来调节输出电压。 内部限制短路电流。器件在经过 toN 时间延迟后，会对持续过流情况做出响应并关断。然后器件会保持关断一段时间 toFF，该时间是 toN 延迟的 32 倍。之后，器件开始以 3% 的 tON/(tON + tOFF) 占空比进行脉冲式开关。这极大地降低了短路期间的功耗，意味着散热片只需满足正常工作需求。对于 3 引脚版本的器件，toN 固定为 750 μs；对于可调的 5 引脚版本，外部电容可设置导通时间。关断时间始终为 32×tON。5 引脚版本的外部定时控制引脚 CT 在拉低时还可作为关断输入。 内部功耗通过热过载保护电路进一步控制。如果结温超过 165°C，会触发热关断。芯片会保持关断状态，直到温度下降 20°C。 UCC283 系列规定在 -40°C 至 85°C 的工业温度范围内工作，UCC383 系列规定在 0°C 至 70°C 的温度范围内工作。这些器件提供 3 引脚和 5 引脚的 TO - 220 和 TO - 263 功率封装。

• 精密正线性串联稳压电压调节
• 3 A 电流时 0.45 V 压差
• 10 mA 电流时 50 mV 压差
• 无论负载如何，静态电流均低于 650 μA
• 可调（5 引脚）输出电压版本
• 3.3 V 和 5.0 V 固定输出（3 引脚）版本
• 逻辑关断功能
• 短路功率限制为 (3%×VIN×ISHORT)
• 低 Vout 至 VIN 反向泄漏电流
• 热关断
