PCM2903CDBR

PCM2903C是一款单芯片、USB、立体声音频编解码器，带有一个与USB兼容的全速协议控制器和S/PDIF。USB协议控制器无需软件代码。采用SpAct架构，此架构为将音频时钟从USB数据包中恢复的独特系统。使用SpAct的片载模拟锁相环路(PLL)启用回放和带有低时钟抖动、以及独立回放和录音采样速率的录音功能。

• 片上USB接口：具有全速收发器，完全符合USB 2.0规范，经USB-IF认证，用于回放的USB自适应模式，用于录音的USB异步模式，自供电
• 16位三角积分(Δ-Σ)模数转换器(ADC)和数模转换器(DAC)
• 采样速率：DAC为32，44.1，48kHz；ADC为8，11.025，16，22.05，32，44.1，48kHz
• 带有单一12MHz时钟源的片载时钟生成器
• S/PDIF输入/输出单电源：典型值3.3V
• 立体声ADC：在VCCC = VCCP1 = VCCP2 = VCCX = VDD = 3.3V时的模拟性能：总谐波失真(THD)+N = 0.01%，信噪比(SNR)= 89dB，动态范围 = 89dB；数字抽取滤波器：通带纹波 = ±0.05dB，抑制频带衰减：-65dB；单端电压输入，包含抗混叠滤波器，包含数字高通滤波器(HPF)
• 立体声DAC：VCCC = VCCP1 = VCCP2 = VCCX = VDD = 3.3V时的模拟性能：THD+N = 0.005%，SNR = 96dB，动态范围 = 93dB，包含模拟低通滤波器(LPF)
• 多功能：人机接口器件(HID)功能，音量和静音控制，挂起标志功能

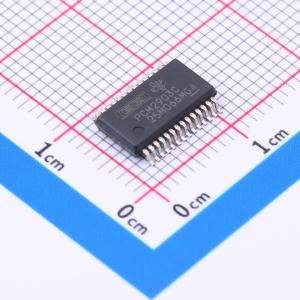

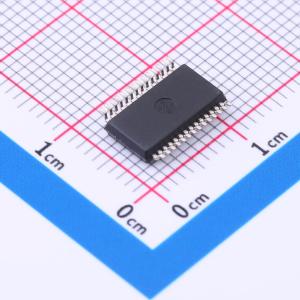

• 28引脚窄间距小外形尺寸(SSOP)封装

• USB音频扬声器
• USB耳机
• USB监控器
• USB音频接口盒
