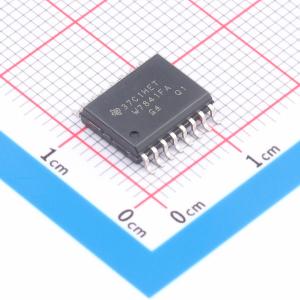

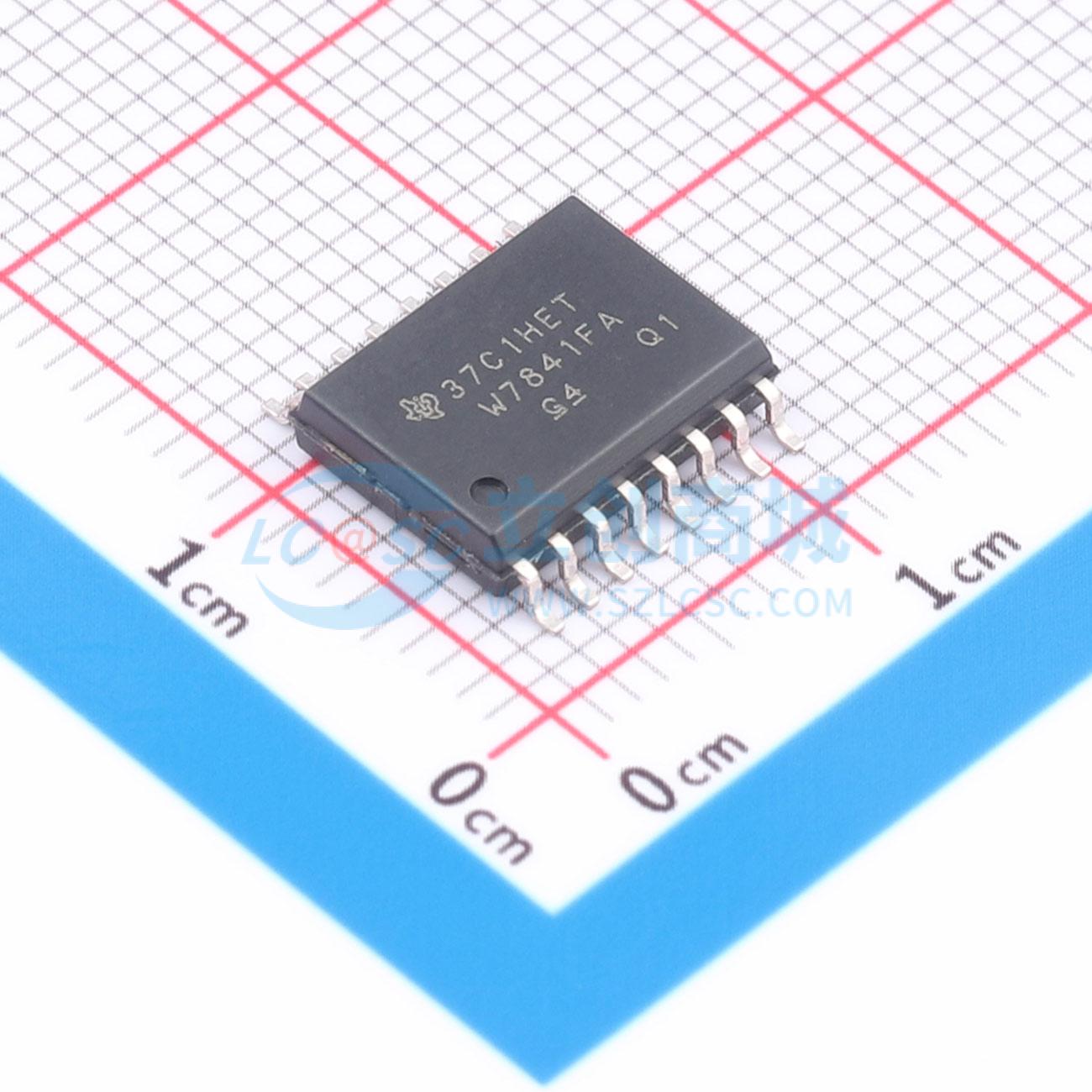

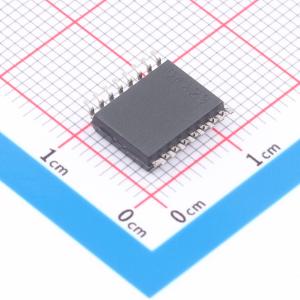

ISOW7841FAQDWEQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISOW7841A-Q1 具有集成电源的汽车类、四通道、3/1、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISOW7841FAQDWEQ1
商品编号: C2860944
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 26.033333克(g)

商品参数

商品概述

ISOW7841A-Q1是符合汽车应用要求的高性能四通道增强型数字隔离器，集成了高效低辐射直流/直流转换器，可提供最高可达0.65W的隔离式电源，支持多种输入输出电压配置，可满足空间受限的隔离设计需求，无需额外单独使用隔离式电源。该器件信号隔离通道采用二氧化硅绝缘屏障分离逻辑输入输出缓冲，电源隔离采用薄膜聚合物绝缘的片上变压器，具备高抗电磁干扰性与低辐射特性，可防止数据总线或其他电路上的噪声电流进入本地接地，干扰或损坏敏感电路。

商品特性

符合汽车应用要求，符合AEC-Q100标准，环境工作温度范围为-40℃至125℃
最高支持100Mbps数据速率，支持功能安全系统设计，可提供对应设计文档
隔离栅性能稳定，1kV RMS工作电压下预计寿命超过100年，隔离等级可达5000V RMS，浪涌抗扰度可达10kV PK，最低CMTI为±100kV/µs
集成式高效直流/直流转换器与片上变压器，输入电源电压范围为3V~5.5V，支持5V或3.3V稳压输出，输出功率最高可达0.65W
不同输入输出配置下可用负载电流满足：5V至5V、5V至3.3V配置下≥130mA，3.3V至3.3V配置下≥75mA，3.3V至5V配置下≥40mA
具备软启动功能，可限制浪涌电流，具备过载保护、短路保护以及热关断功能
默认输出提供高电平、低电平两种可选配置，5V电源下典型传播延迟低至13ns
电磁兼容性好，具备系统级ESD、EFT和浪涌抗扰能力，隔离栅具备±8kV IEC 61000-4-2接触放电保护，电磁干扰低
采用16引脚宽体SOIC封装，拥有多项安全相关认证

应用领域

电池管理系统
车载充电器
牵引逆变器
直流/直流转换器

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	3
	反向通道数	1
	最大数据速率	100Mbps

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	失效安全输出
	通道数	4
