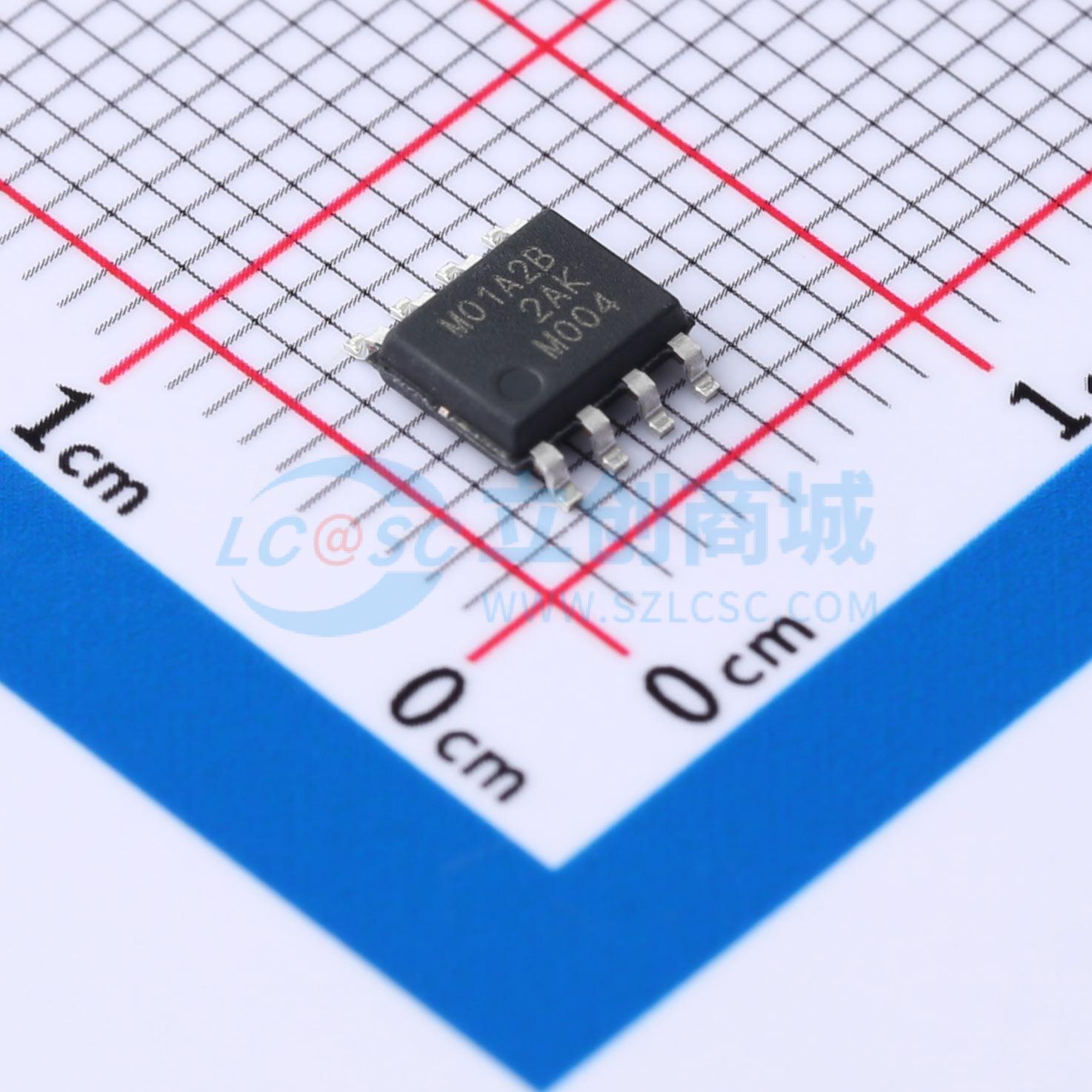

温馨提醒：图片仅供参考，商品以实物为准

TMCS1101A2BQDR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMCS1101 ±600V 基本隔离、20Arms 80kHz 霍尔效应电流传感器，带基准
品牌名称: TI(德州仪器)
商品型号: TMCS1101A2BQDR
商品编号: C2860946
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TMCS1101 是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的温度范围内实现 <1.5% 的满量程误差。输入电流流经内部 1.8mΩ 导体时，此导体产生的磁场可由集成式霍尔效应传感器进行测量。这种结构省去了外部集中器并简化了设计。低导体电阻可更大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 600V 使用寿命内工作电压和 3kVRMS 基本型隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。输出电压与输入电流成正比，并具有四个灵敏度选项。固定的灵敏度允许 TMCS1101 使用单个 3V 至 5.5V 的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入到正输入引脚时，电流极性被视为正极。可提供单向和双向检测型号。 TMCS1101 消耗的最大电源电流为 6mA，所有灵敏度选项的额定工作温度范围均为 -40℃ 至 +125℃。安全相关认证：UL 1577 组件认证计划，IEC/CB 62368-1

商品特性

总体误差：典型值 ±0.51% ，最大值 ±1.15% ，-40℃ 至 85℃
灵敏度误差：±0.5%
失调电压误差：9mA
温漂：0.04mA/℃
线性误差：0.05%

应用领域

电机和负载控制
逆变器和 H 桥电流测量
功率因数校正
过流保护
直流和交流电源监控

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±22.5A
	工作电压	3V~5.5V
	隔离电压(Vrms)	3kVrms
	灵敏度	100mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	80kHz
	电流端电阻	1.8mΩ
	响应时间(tr)	6.5us
	双向电流检测	支持
