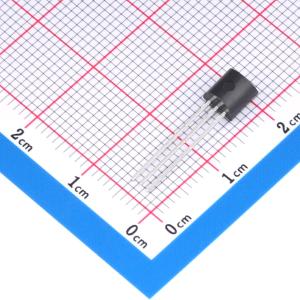

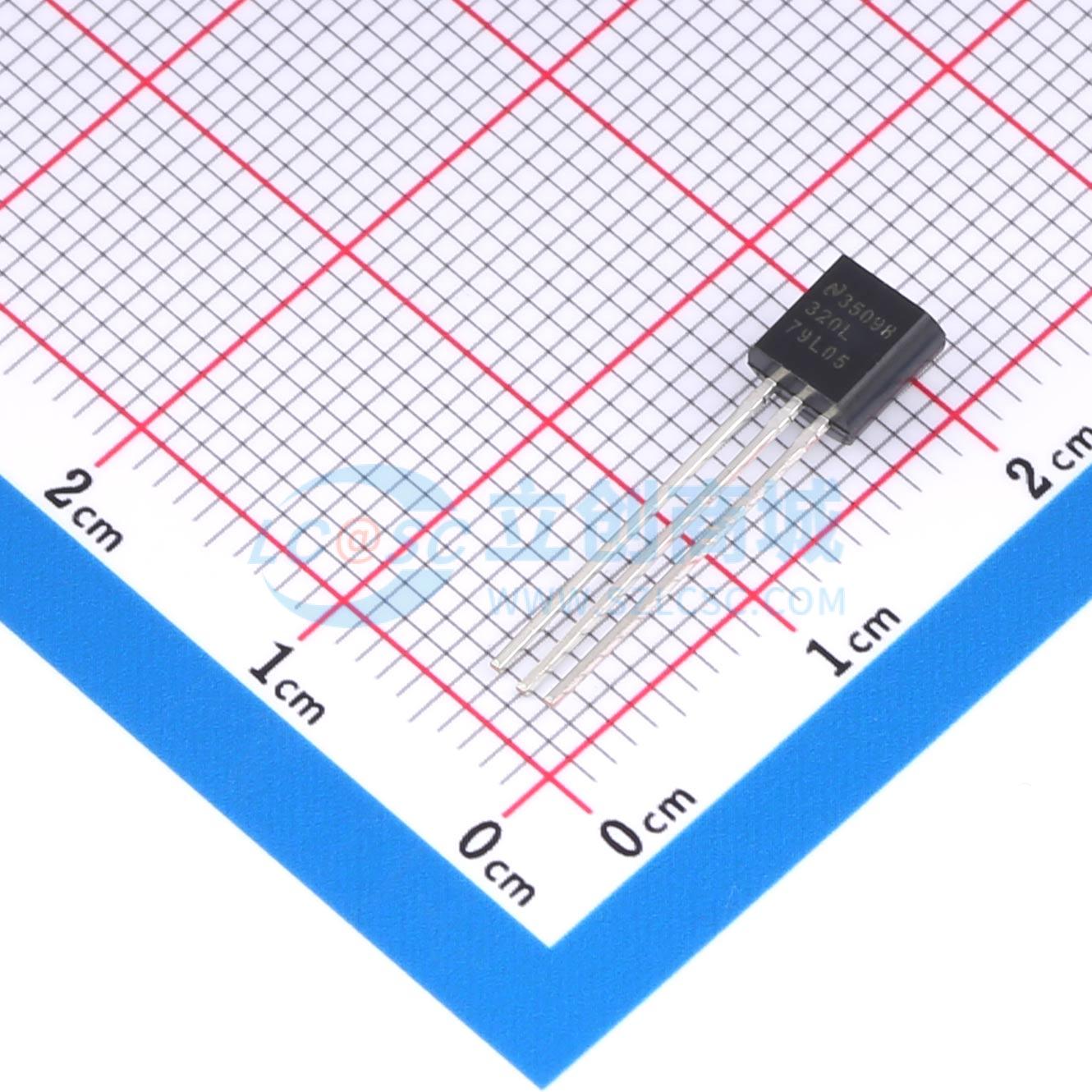

LM79L05ACZ/NOPB

100mA 负电压线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM79L 100mA 负电压线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM79L05ACZ/NOPB
商品编号: C2860932
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.2524克(g)

商品参数

商品概述

LM79LXXAC 系列三端负电压稳压器具有 -5V、-12V 和 -15V 的固定输出电压，输出电流能力超过 100mA。这些器件采用最新的计算机技术设计，以优化封装 IC 的热/电性能。当与最小 0.1μF 的输出电容配合使用时，LM79LXXAC 系列展现出出色的瞬态响应，最大线性调整率为 0.07% V₀/V，最大负载调整率为 0.01% V₀/mA。 LM79LXXAC 系列还包含以下自保护电路：用于限制输出晶体管功耗的安全工作区电路、用于限制峰值输出电流的与温度无关的短路电流限制电路，以及用于防止结温过高的热关断电路。尽管这些器件主要设计为固定电压稳压器，但它们可以与简单的外部电路结合使用，以实现升压和/或可调的电压和电流。LM79LXXAC 系列提供 3 引脚 TO 封装、8 引脚 SOIC 封装和 6 凸点 DSBGA 封装。对于预设的 -5V、-12V 和 -15V 以外的输出电压，LM137L 系列提供 -1.2V 至 -47V 的可调输出电压范围。

商品特性

预设输出电压误差小于 ±5%
过载、线性和温度影响
在 100mA 输出电流下有明确规格
可通过 0.1μF 小输出电容轻松补偿
内部短路、热和安全工作区保护
易于调整至更高输出电压
最大线性调整率小于 0.07% VOUT/V
最大负载调整率小于 0.01% V₀/mA

优惠活动

购买数量

(1800个/袋，最小起订量 1 个)

个

起订量：1 个1800个/袋

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	40uV
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+70℃@(Ta)
	输出极性	负极
	输出通道数	1
