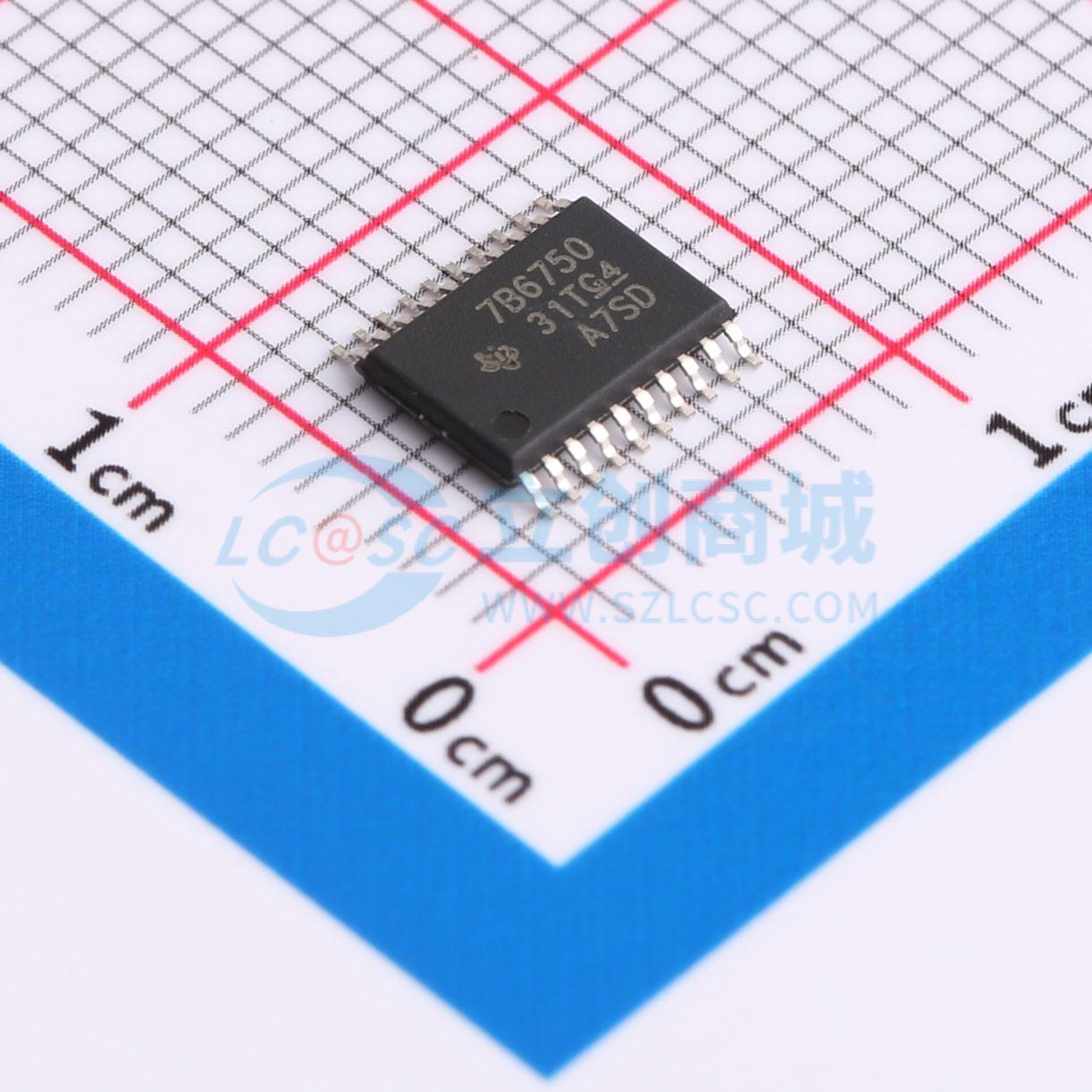

温馨提醒：图片仅供参考，商品以实物为准

TPS7B6750QPWPRQ1

5V 450mA 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 汽车类 450mA 高电压超低 Iq 低压降稳压器 20-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7B6750QPWPRQ1
商品编号: C2860004
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.117克(g)

商品参数

商品概述

TPS7B6701-Q1、TPS7B6733-Q1 和TPS7B6750-Q1 器件(TPS7B67xx-Q1) 为低压降线性稳压器，设计用于输入电压 V_IN 高达40V 的操作。这些器件在轻负载时的静态电流仅为 15μA ，显著延长了汽车电池的续航时间，可驱动高达 450mA 的负载。 TPS7B67xx-Q1 系列器件集成有短路和过流保护。在加电时执行复位延迟和电源正常信号，以表示输出电压稳定并且在稳压范围内。一个外部电容器设定此延迟。此使能功能使用一个MCU 的输入输出(I/O) 端口来激活此器件，以及使器件无效。此器件的运行温度范围介于 -40℃ 至 125℃ 之间。

商品特性

符合汽车类标准，符合AEC-Q100 标准
器件温度等级1：环境运行温度范围为 -40℃ 至 125℃
人体放电模型(HBM) 静电放电(ESD) 分类等级H2
器件CDM ESD 分类等级C3B
4V 至 40V 宽 V_IN 输入电压范围，瞬态电压高达45V
最大输出电流 450mA
低静态电流 (Iq)

应用领域

汽车信息娱乐系统
调谐器电源
车身控制模块常开电池应用
网关应用
遥控免钥匙进入系统
发动机防盗系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	450mA
	电源纹波抑制比(PSRR)	40dB@(100kHz)

	属性	参数值
	压差	300mV@(450mA)
	静态电流(Iq)	25uA
	功能特性	工作状态指示；使能控制；热关断；过流保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
