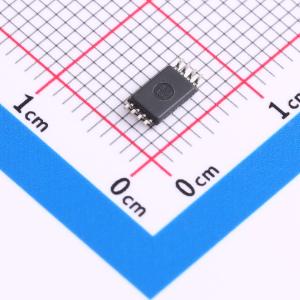

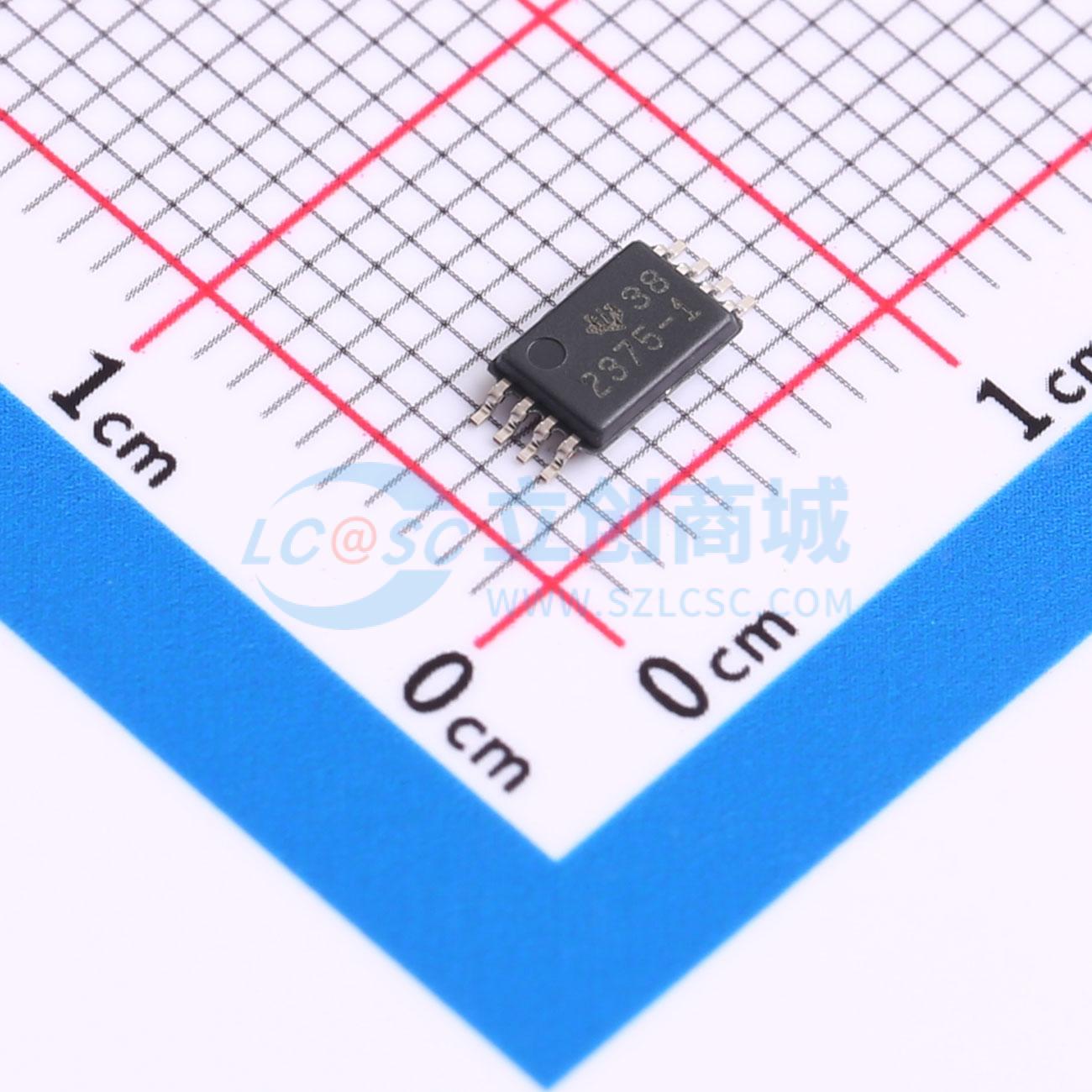

温馨提醒：图片仅供参考，商品以实物为准

TPS2375PWR-1

支持自动重试功能的IEEE802.3af以太网供电（PoE）受电设备控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2375-1 具有自动重试功能的 3 级 PoE PD
品牌名称: TI(德州仪器)
商品型号: TPS2375PWR-1
商品编号: C2859774
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.128428克(g)

商品参数

商品概述

这些易于使用的8引脚集成电路包含了开发符合IEEE 802.3af标准的供电设备（PD）所需的所有特性。TPS2375-1和TPS2377-1是第二代PD控制器（PDC），具有100V的额定值和真正的开漏、电源良好功能。这些器件是选定的TPS2375系列成员的自动重试版本。关于TPS2375/6/7器件的信息可以在TPS2375/6/7数据表（SLVS525A）中找到。

除了检测、分类和欠压锁定（UVLO）的基本功能外，这些控制器还包括可调的浪涌限制功能。TPS2375-1具有符合802.3af标准的UVLO限值，而TPS2377-1具有传统的UVLO限值。

TPS2375系列规格在限值与IEEE 802.3af规格之间加入了1.5V的电压偏移，以适应使PD对极性不敏感所需的输入二极管桥。

商品特性

电流限制故障后自动重试
TPS2375-1: IEEE 802.3af 阈值
TPS2377-1: 传统阈值
完全支持 IEEE 802.3af 规范
集成 0.58-Ω, 100-V, 低端开关
系统级 ESD 能力达 15 kV
可编程涌流控制
固定 450-mA 电流限制
开漏、电源良好报告
工业温度范围：-40°C 至 85°C
8 引脚 SOIC 和 TSSOP 封装

应用领域

VoIP电话
无线局域网接入点
安防摄像头
网络家电
POS终端设备

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 af(PoE)
	最大功率	12.95W
	通道数	1

	属性	参数值
	晶体管耐压	100V
	限制电流	450mA
	特性	故障保护；过流保护
	工作温度	-40℃~+85℃
