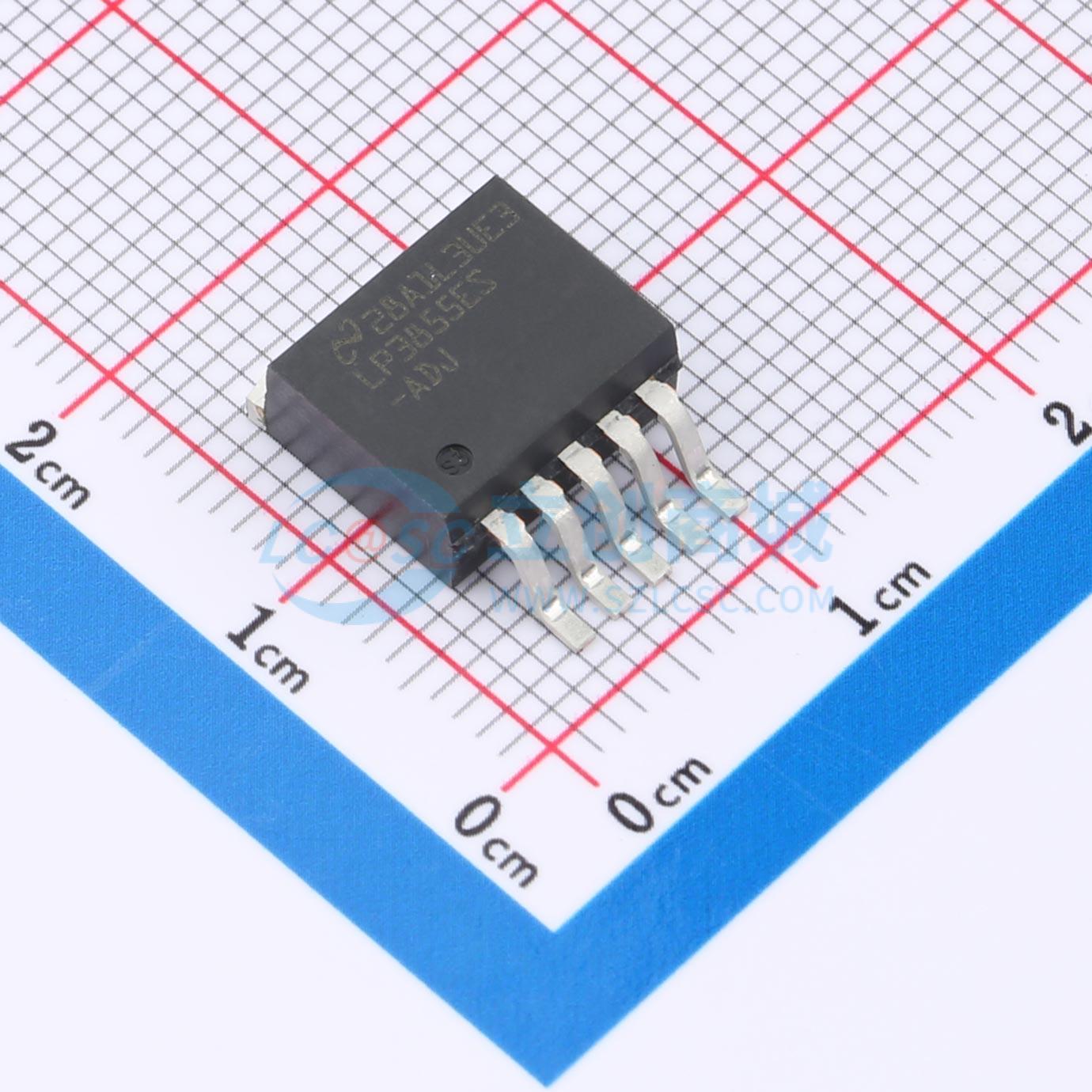

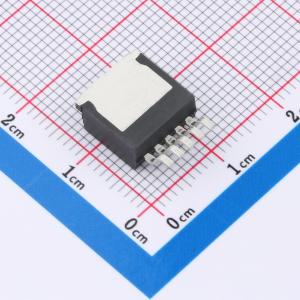

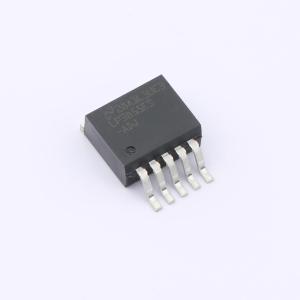

温馨提醒：图片仅供参考，商品以实物为准

LP3855ESX-ADJ/NOPB

具有使能功能的 1.5A、7V、可调节超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3855-ADJ 具有使能功能的 1.5A、7V、可调节超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3855ESX-ADJ/NOPB
商品编号: C2859641
商品封装: DDPAK-5(TO-263-5)
包装方式: 编带
商品毛重: 1.63克(g)

商品参数

商品概述

LP3855-ADJ快速超低压差线性稳压器的输入电源电压范围为+2.5V至+7.0V。这些超低压差线性稳压器对负载阶跃变化响应非常迅速，使其适用于低压微处理器应用。LP3855-ADJ采用CMOS工艺开发，可实现与输出负载电流无关的低静态电流运行。这种CMOS工艺还使LP3855-ADJ能够在极低的压差条件下工作。压差电压：超低压差电压；在150mA负载电流下典型值为24mV，在1.5A负载电流下典型值为240mV。接地引脚电流：在1.5A负载电流下典型值为4mA。关断模式：当关断引脚拉低时，静态电流典型值为10nA。可调输出电压：可通过两个外部电阻对输出电压进行编程。

商品特性

超低压差电压
与选定的陶瓷电容配合使用时稳定
低接地引脚电流
负载调整率为0.06%
关断模式下静态电流为10nA
规定的直流输出电流为1.5A
提供DDPAK/TO - 263、TO - 220和SOT 223封装
过温/过流保护
结温范围为-40°C至±125°C

应用领域

微处理器电源
GTL、GTL+、BTL和SSTL总线终端器
DSP电源
SCSI终端后置稳压器
高效线性稳压器
电池充电器
其他电池供电应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	7V
	输出电压	1.23V~6.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	73dB@(120Hz)
	压差	420mV@(1.5A)

	属性	参数值
	静态电流(Iq)	-
	噪声	100uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
