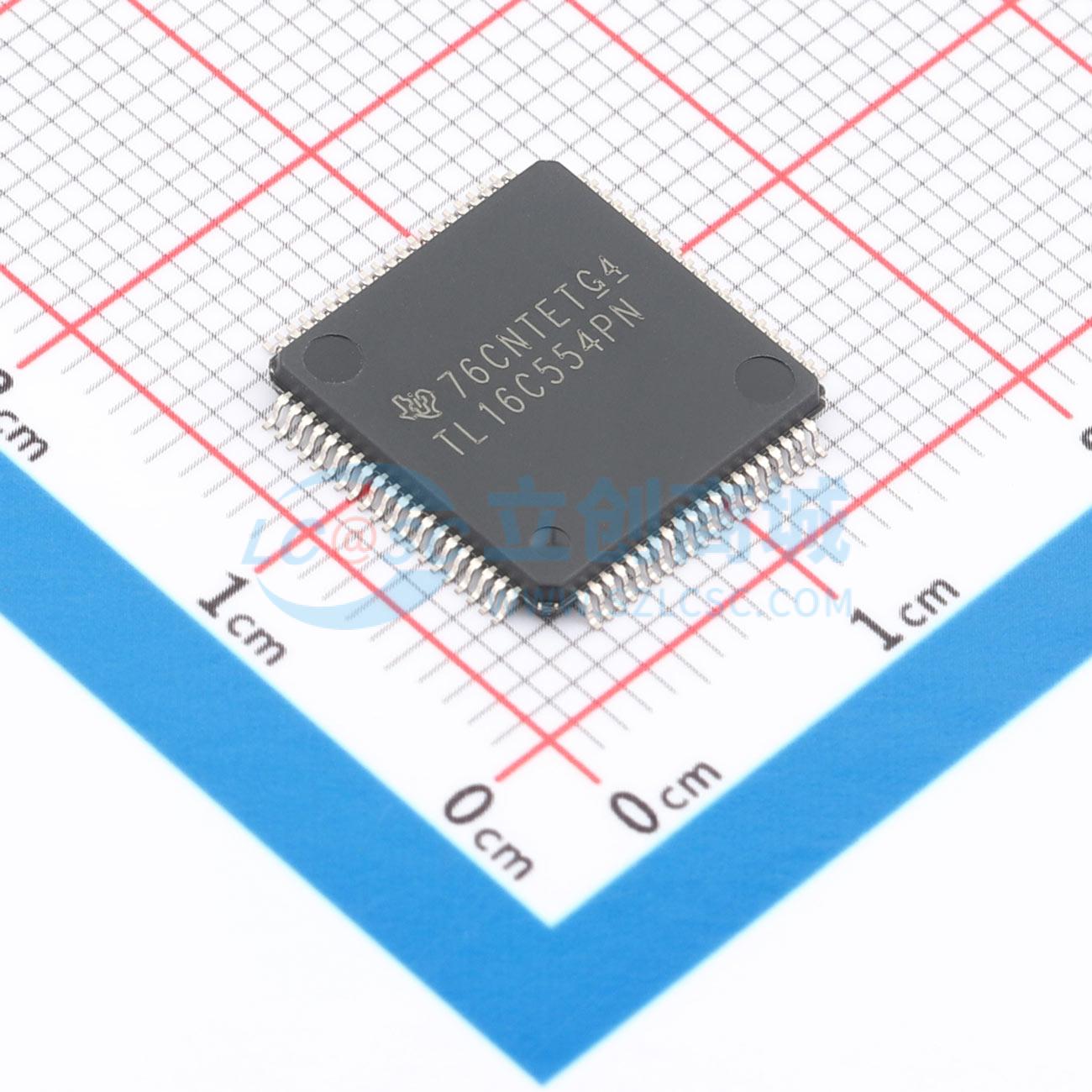

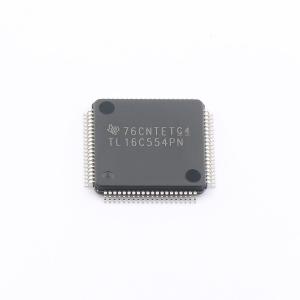

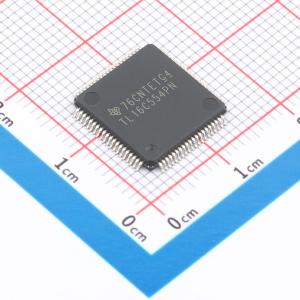

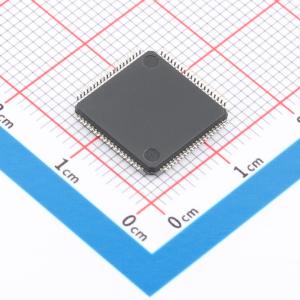

TL16C554PN
异步通信元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL16C554 具有 16 字节 FIFO 的四路 UART
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL16C554PN
- 商品编号
- C2859658
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 托盘
- 商品毛重
- 1.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 总线转UART | |
| 串口通道数 | 4 | |
| FIFO容量 | 16Byte |
| 属性 | 参数值 | |
|---|---|---|
| 串口最大速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V | |
| 功能特性 | 硬件流控支持；分数波特率发生器；自动错误检测；带假起始位检测；带调制解调器控制；内部环回/自检模式 |
商品概述
TL16C554和TL16C554I是增强型四通道异步通信单元。每个通道对从外设或调制解调器接收的数据字符执行串行转并行转换，对CPU发送的数据字符执行并行转串行转换。四通道异步通信单元每个通道的完整状态可在功能运行过程中被CPU随时读取，获取的信息包括已执行操作的类型、状态以及遇到的所有错误条件。该器件可设置为可选FIFO模式，激活内部FIFO后，可在接收和发送模式下分别存储16字节数据，接收器FIFO中每个字节额外存储3位错误数据。所有逻辑集成在芯片内，可最小化系统开销，最大化系统效率，具备两个终端功能可支持直接存储器访问传输，每个异步通信单元都包含可编程波特率发生器。该器件提供68引脚塑料引线芯片载体FN封装以及80引脚薄型四方扁平PN封装。
商品特性
- 集成异步通信单元，由四个改进型TL16C550异步通信单元加控制逻辑组成
- FIFO模式下，每个异步通信单元的发送端和接收端均配置16字节FIFO缓存，可减少发送至CPU的中断次数
- TL16C450模式下，保持寄存器和移位寄存器可消除CPU与串行数据之间精确同步的需求
- 最高支持16MHz时钟速率，可实现最高1兆波特操作
- 可编程波特率发生器，可将任意输入参考时钟按1到(2^16 -1)分频，生成内部16×时钟
- 可在串行数据流中添加或删除标准异步通信位，包括起始位、停止位和奇偶校验位
- 发送、接收、线路状态和数据集中断均可独立控制
- 完全可编程串行接口特性，支持5位、6位、7位或8位字符；支持偶校验、奇校验或无校验位；可生成1位、1.5位或2位停止位；支持波特率范围为直流至1兆位每秒
- 具备误起始位检测功能
- 具备完整的状态报告能力
- 具备线路中断生成与检测功能
- 内置诊断功能，包含用于通信链路故障隔离的回环控制，可模拟中断、奇偶校验错误、溢出错误、帧错误
- 具备完全优先级化的中断系统控制
- 具备调制解调器控制功能，支持CTS、RTS、DSR、DTR、RI和DCD
- 三态输出可为双向数据总线和控制总线提供TTL驱动能力
- 最大额定值：电源电压范围为-0.5V至7V；任意输入的输入电压范围为-0.5V至7V；输出电压范围为-0.5V至VCC+3V；连续总功耗最高为500mW；存储温度范围为-65℃至150℃
- 工作自由空气温度范围：TL16C554为0℃至70℃，TL16C554I为-40℃至85℃
