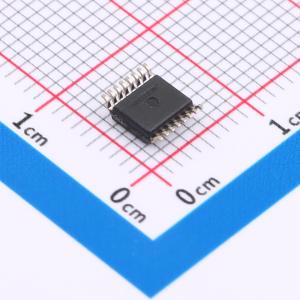

ISO1212DBQR

用于数字输入模块的隔离式24V至60V数字输入接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO1212 用于数字输入模块的双通道隔离式 24V 至 60V 数字输入接收器
品牌名称: TI(德州仪器)
商品型号: ISO1212DBQR
商品编号: C2859667
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

ISO1211 和ISO1212 器件是隔离式24V 至60V 数字输入接收器，符合IEC 61131-2 1 类、2 类和3 类特性标准。这些器件可以在可编程逻辑控制器(PLC)、电机控制、电网基础设施和其他工业应用中实现9V 至300V 直流和交流数字输入模块。不同于具有分立式、不精确电流限制电路的传统光耦合器解决方案，ISO121x 器件提供具有精确电流限制的简单低功耗解决方案，可实现紧凑型和高密度I/O 模块的设计。这些器件不需要现场侧电源，可配置为拉电流或灌电流输入。 ISO121x 器件的工作电压范围为2.25V 至5.5V，支持2.5V、3.3V 和5V 控制器。具有反极性保护的±60V 输入容差有助于确保输入引脚在可忽略的反向电流发生故障时受到保护。这些器件支持高达4Mbps 的数据速率，可通过150ns 的最小脉冲宽度，从而实现高速运行。ISO1211 器件适用于需要通道间隔离功能的设计，而ISO1212 器件适用于多通道空间受限的设计。与传统解决方案相比，ISO121x 器件减少了组件数量，简化了系统设计，提高了性能，降低了电路板温度。

商品特性

符合IEC 61131-2 针对24V 隔离式数字输入的1、2、3 类特性标准
支持9V 至300V 直流和交流数字输入设计（使用外部电阻器）
通过精确电流限制实现低功耗：对于3 类，电流为2.2mA 至2.47mA，可调电流最高为6.5mA
消除了对现场侧电源的需求
具有反极性保护功能的宽输入电压范围：±60V
断线检测
可配置为拉电流或灌电流输入
高数据速率：最高4Mbps
多路复用器输出信号使能引脚
高瞬态抗扰性：±70kV/μs CMTI
宽电源电压范围 (VCC1)：2.25V 至5.5V
环境温度范围：-40°C 至 +125°C
紧凑型封装选项：单通道ISO1211，SOIC-8；双通道ISO1212，SSOP-16
安全相关认证：符合DIN V VDE V 0884-10 标准的基本绝缘，UL 1577 认证，2500VRMS 绝缘，可提供CSA、CQC、TUV 认证

应用领域

可编程逻辑控制器(PLC)数字输入模块
混合I/O 模块
电机驱动I/O 和位置反馈
CNC 控制
变电站自动化
数据采集二进制输入模块

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交81单

	属性	参数值
	商品目录	隔离DI/DO
	输入通道数	2
	输出接口	IO输出
	最大数据速率	4Mbps

	属性	参数值
	隔离电压(Vrms)	2500
	CMTI(kV/us)	70kV/us
	工作温度	-40℃~+125℃
