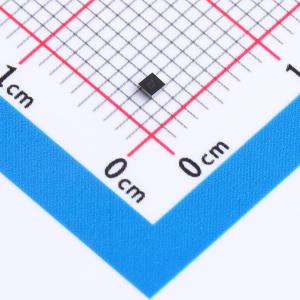

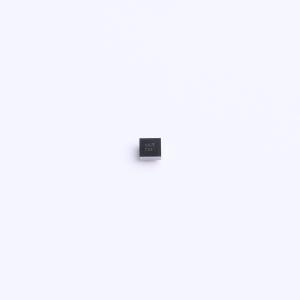

温馨提醒：图片仅供参考，商品以实物为准

MAX44268EWL+T

1.3mm x 1.3mm低功耗带基准双比较器

描述: 超低功耗双比较器适用于电池供电的应用，如手机、笔记本电脑和便携式医疗设备，这些设备对电路板空间和功耗有严格限制。该比较器采用微型1.3mm x 1.3mm 9凸点WLP封装，是业内最小的双比较器。该IC可由低至1.8V和高达5.5V的电源轨供电。它还具有1.236V±1%的参考电压和每个比较器0.7μA的典型电源电流。它具有轨到轨输入结构和独特的输出级，可在切换时限制电源电流浪涌。这种设计还能在动态条件下将整体功耗降至最低。该IC具有开漏输出，适用于混合电压系统。该IC还具有内部滤波功能，可提供高射频抗扰度。它的工作温度范围为-40°C至+85°C。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX44268EWL+T
商品编号: C28877798
商品封装: WLP-9(1.3x1.3)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

MAX44268是一款超小尺寸低功耗双比较器，非常适合对电路板空间和功耗有严格要求的电池供电应用，例如手机、笔记本电脑和便携式医疗设备。该比较器采用微型1.3mm×1.3mm、9凸块WLP封装，是业界尺寸最小的双比较器。该芯片供电电压范围低至1.8V，最高可达5.5V。它还内置1.236V ±1%精度基准电压，每个比较器典型电源电流为0.7µA。它具有轨到轨输入结构，以及独特的输出级，可限制开关过程中的电源电流浪涌。这种设计还可在动态条件下最小化整体功耗。该芯片采用开漏输出，适用于混合电压系统。它还内置滤波，可提供高射频抗干扰能力。工作温度范围为-40℃至+85℃。

商品特性

超低功耗，每个比较器典型功耗0.7µA
超小尺寸1.3mm×1.3mm WLP封装
内置1.236V ±1%精度基准电压
保证可在VCC低至1.8V时正常工作
输入共模电压范围超出电源轨200mV
输入可承受6V电压，与电源电压无关
开漏输出
内置滤波器提升射频抗干扰能力
无撬杠电流开关动作
内置迟滞实现干净开关动作
过驱动输入无输出相位反转

应用领域

智能手机
笔记本电脑
双节电池供电设备
电池供电传感器
超低功耗系统
便携式医疗移动配件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	150pA
	传播延迟(tpd)	39us
	滞后电压(Vhys)	6mV

	属性	参数值
	静态电流(Iq)	1.15uA
	工作温度	-40℃~+85℃
	单电源	1.8V~5.5V
	功能特性	EMI滤波/RF抑制
