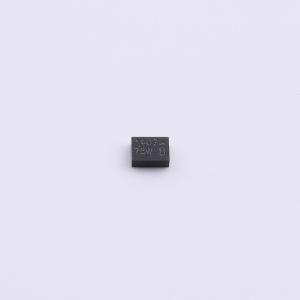

温馨提醒：图片仅供参考，商品以实物为准
TLP3475W(TP,E
一组常开:1A(单刀单掷-常开)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3475W(TP,E
- 商品编号
- C28878058
- 商品封装
- WSON-4(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 400mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.24V | |
| 正向电流(If) | 7.5mA | |
| 导通电阻 | 1.1Ω | |
| 隔离电压(Vrms) | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 250us | |
| 截止时间(Toff) | 200us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+110℃ | |
| 总功耗(Pd) | 240mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
TLP3475W光继电器由光MOSFET与红外LED光耦合构成，采用WSON4封装。该器件具有低CR积和极低的导通电阻，因而能提供高导通电流。此外，TLP3475W在高频信号下具有低插入损耗，可防止快速上升信号的劣化。该器件还具有低关断电流和低输出引脚电容，使其适用于高频测量仪器应用。
商品特性
- WSON4封装：典型高度0.8mm，典型面积1.45mm × 2.0mm
- 常开型（1-Form-A）
- 关断态输出端电压：最小值60V
- 触发LED电流：最大值3mA
- 导通电流：最大值0.4 A
- 导通电阻：最大值1.5Ω
- 输出电容：典型值12pF，最大值20pF
- 隔离电压：最小值300 Vrms
- 无卤素
- 插入损耗：典型值3 dB (f = 20 GHz)
应用领域
- 测量仪器
- 高速存储器测试仪
- 高速逻辑IC测试仪
- 自动测试设备
- 探针卡
