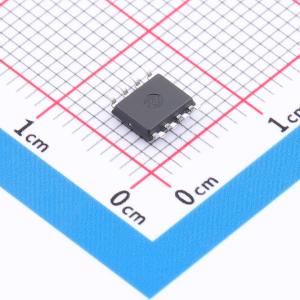

温馨提醒：图片仅供参考，商品以实物为准

ST4E1216IDT

高速 3.3 V/5V RS485 收发器，具备 ±12 kV IEC 61000-4-2 接触式 ESD 保护

描述: ST4E1216和ST4E1240是用于半双工模式下RS485数据传输标准应用的低功耗差分线路收发器，兼容3.3 V或5 V电源轨，可在2 V至5.5 V的电压范围内完全正常工作。ST4E1216和ST4E1240的最高运行速率分别可达16 Mbps和40 Mbps。它们非常适合长电缆多点应用，对静电放电（ESD）瞬变具有很强的抗扰能力
品牌名称: ST(意法半导体)
商品型号: ST4E1216IDT
商品编号: C28873339
商品封装: SO-8
包装方式: 编带
商品毛重: 0.253333克(g)

商品参数

	属性	参数值
	节点数	100
	静电保护	±12kV
	工作温度	-40℃~+125℃
	静态电流	2.5mA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；低功耗模式

商品概述

ST4E1216和ST4E1240是用于RS485半双工模式数据传输标准的低功耗差分线路收发器，兼容3.3V或5V电源轨，工作电压范围为3V至5.5V。ST4E1216和ST4E1240的工作速率分别高达16 Mbps和40 Mbps，适用于长电缆上的多点应用，抗ESD瞬变能力强。特别是总线引脚支持±12kV IEC 61000-4-2接触放电，还具备开关机或热插入时的热插拔能力。ST4E1216采用SO8封装，工作温度可达125℃；ST4E1240采用SO8和DFN8封装，温度范围详见设备摘要表。

商品特性

符合或超过TIA/EIA-485A标准要求
供电电压3V至5.5V
5V供电时差分输出电压（VOD）超过2.1V，满足PROFIBUS兼容性
高速：数据速率高达40 Mbps
总线上可连接超过64个收发器（最多100个节点）
集成保护功能：故障安全接收器（总线开路、空闲和短路时）、热关断保护、热插拔能力（寄生电容高达100pF）
总线I/O ESD保护：±12kV IEC61000-4-2接触放电、±30kV HBM、±4kV IEC61000-4-4 A类快速瞬变脉冲群（EFT）
关断模式下静态电流低
提供行业标准SO8和DFN8封装（适用于ST4E1240）

应用领域

工厂自动化与控制
运动控制器
楼宇自动化与安全
视频监控（建筑、交通监控）
背板总线
电网基础设施
数据采集（智能电表、地震网络）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	16Mbps
