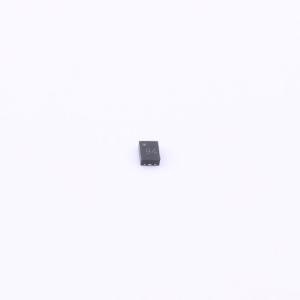

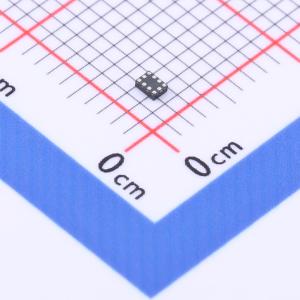

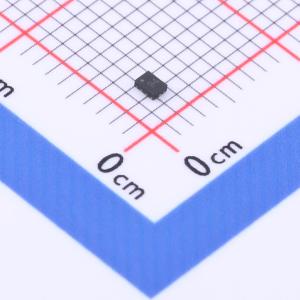

温馨提醒：图片仅供参考，商品以实物为准
FM1694C
高性能单刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM1694C是一款高性能单刀双掷射频开关，设计用于高性能量子天线调谐应用。它具有超低导通电阻和关断电容，支持2.5V至4.8V的电源电压范围。
- 品牌名称
- FM(富满)
- 商品型号
- FM1694C
- 商品编号
- C2857388
- 商品封装
- QFN-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 700MHz~2.7GHz | |
| 隔离度 | 23dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.95dB | |
| 工作电压 | 2.5V~4.8V | |
| 工作温度 | -30℃~+90℃ |
商品概述
FM1694C是一款超低损耗单刀双掷（SPDT）开关，专为高性能天线调谐应用而设计。超低的导通电阻和关断电容提升了所有射频路径的性能。FM1694C支持创建先进的调谐拓扑结构，以在空间受限的应用中最大化总辐射功率（TRP）和总全向灵敏度（TIS）性能。
商品特性
- 超低导通电阻，1.0Ω
- 关断端口为“开路型”
- 双引脚通用输入输出（GPIO）控制接口，支持标准单刀四掷（SP4T）操作
- 采用1.1mm x 1.5mm小型层压封装
- 超薄设计，厚度仅0.44mm
- 供电范围2.5V至4.8V（电池连接）
应用领域
- 天线调谐
- 频段切换
- 阻抗调谐
