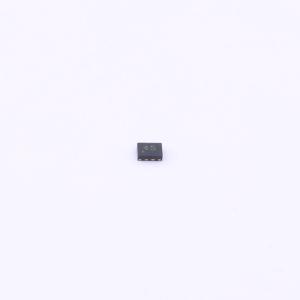

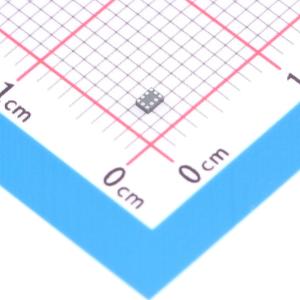

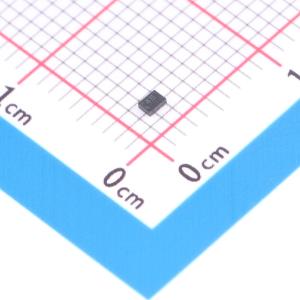

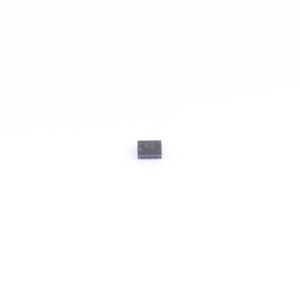

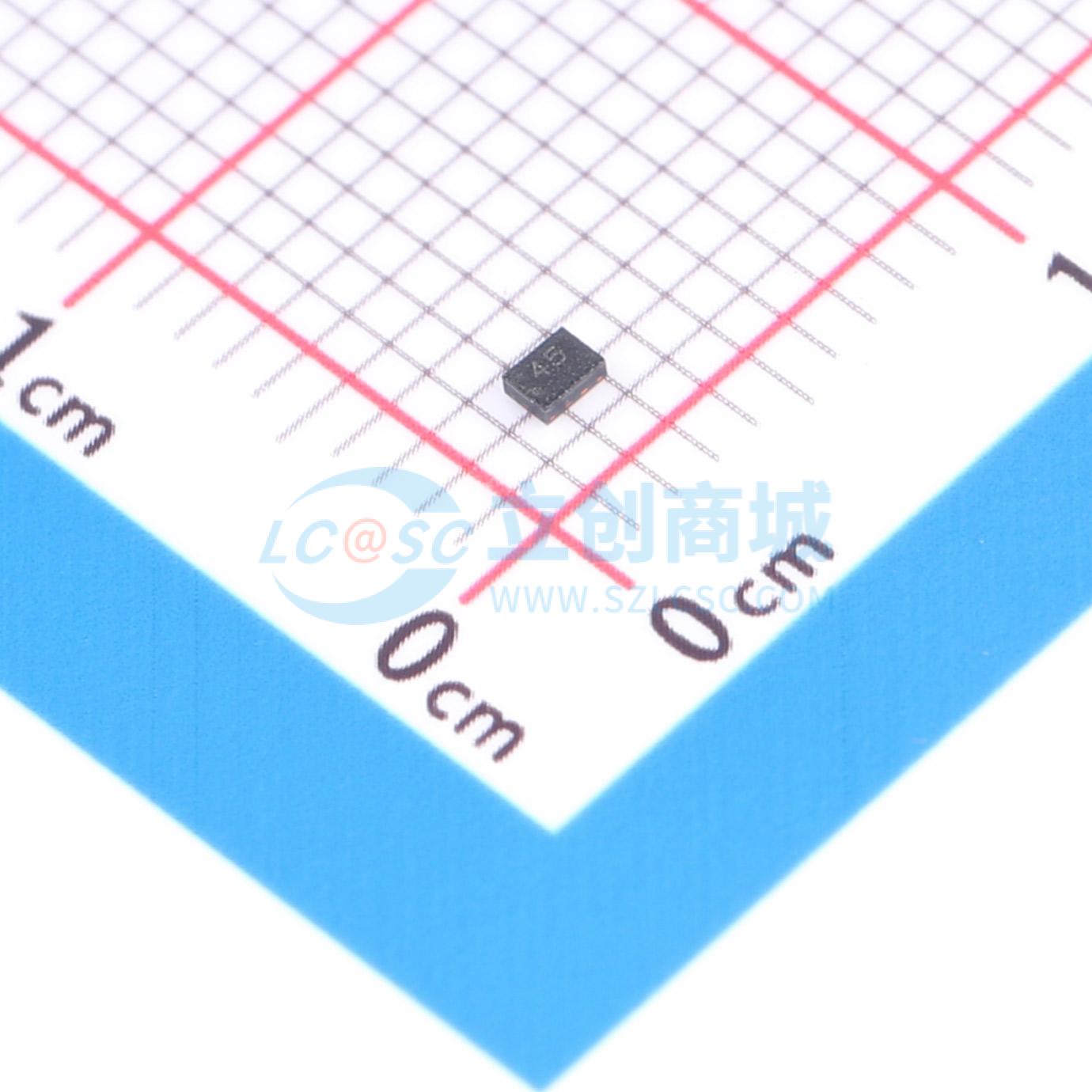

FM8545
适用于 LTE 收发器应用的 SP4T 调谐器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种绝缘体上硅 (SOI) 单刀四掷 (SP4T) 天线调谐器，需要极低的插入损耗、高隔离度和高线性度性能。采用紧凑的 1.1mm x 1.5mm x 0.45mm、10 引脚表面贴装四方扁平无引脚 (QFN) 封装。
- 品牌名称
- FM(富满)
- 商品型号
- FM8545
- 商品编号
- C2857390
- 商品封装
- QFN-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.02814克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 700MHz~2.7GHz | |
| 隔离度 | 45dB | |
| 插入损耗 | 0.55dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 43dBm | |
| 工作电压 | 2.5V~3.6V | |
| 工作温度 | -40℃~+90℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
FM8545是一款基于绝缘体上硅技术的单刀四掷天线调谐器，要求极低的插入损耗、高隔离度和高线性度性能。该器件采用紧凑的1.1mm x 1.5mm x 0.45mm、10引脚表面贴装四方扁平无引脚封装。
商品特性
- 优异的插入损耗和隔离性能
- 高线性度
- GPIO控制接口
- 宽带频率范围：0.7 ~ 2.7 GHz
- 小型封装：10引脚QFN，尺寸1.1mm x 1.5mm
- 无需直流隔直电容
- 所有引脚具备1kV HBM ESD保护
应用领域
- 天线调谐频段切换
