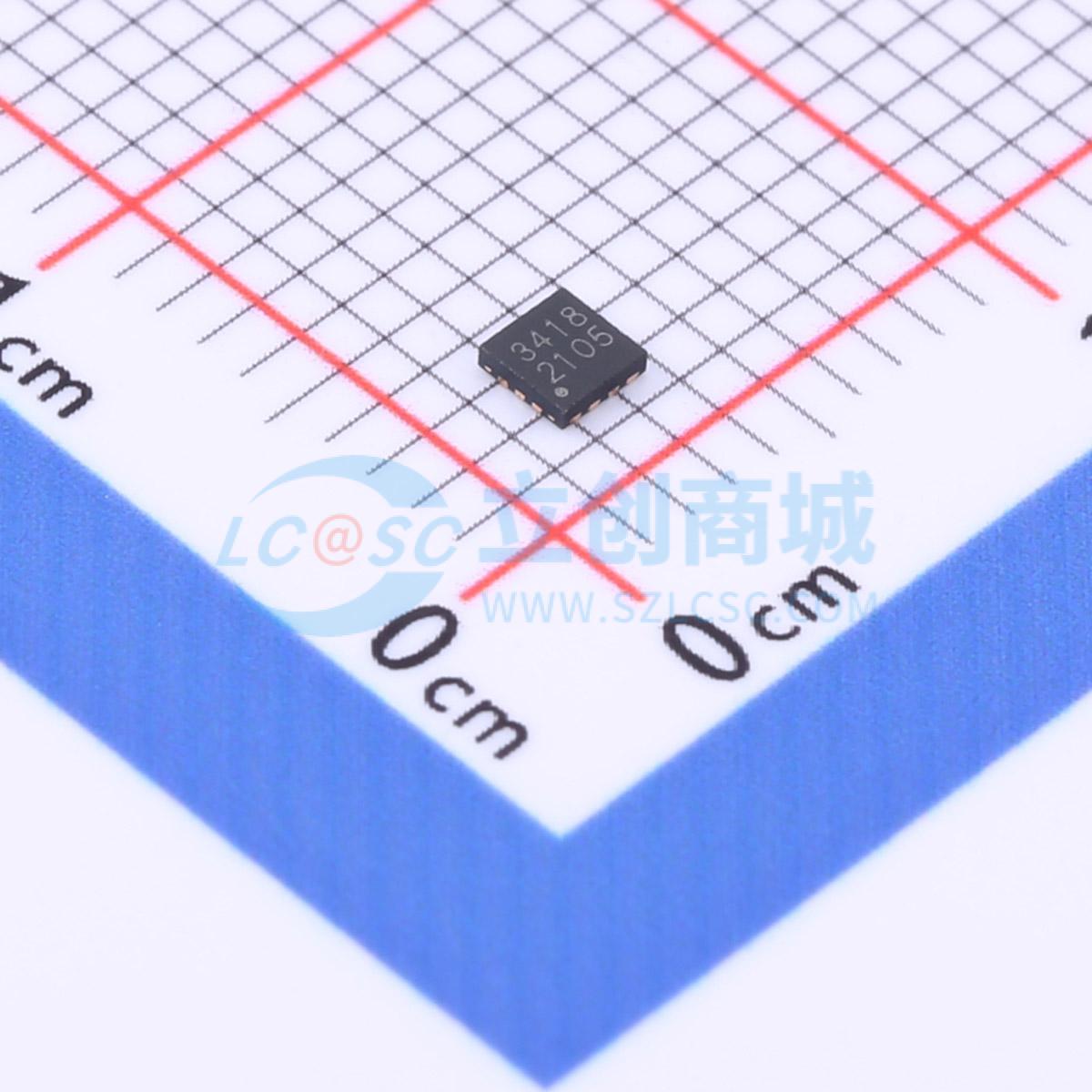

FM3418C实物图

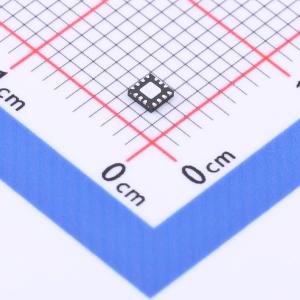

  • FM3418C商品缩略图
  • FM3418C商品缩略图
  • FM3418C商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FM3418C

0.1至3.0GHzSP8T天线开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
FM3418C是一款单刀八掷(SP8T)天线开关,具有高线性性能和低插入损耗,适用于LTE手机、数据卡和平板电脑中的主/分集切换。
品牌名称
FM(富满)
商品型号
FM3418C
商品编号
C2857389
商品封装
QFN-14-EP(2x2)​
包装方式
编带
商品毛重
0.06克(g)

商品参数

属性参数值
商品目录射频开关
频率100MHz~3GHz
隔离度20dB
属性参数值
插入损耗0.95dB
工作电压2.5V~4.2V
工作温度-40℃~+90℃

商品概述

FM3418C是一款单刀八掷(SP8T)天线开关。FM3418C具备高线性性能和低插入损耗,使其成为基于LTE的手机、数据卡和平板电脑中常用的主/分集切换的理想选择,这些设备采用了天线分集解决方案。FM3418C是可扩展产品系列的一部分,该系列涵盖了单刀四掷(SP4T)至单刀八掷(SP8T)开关,可支持多达八个频段的WCDMA/LTE。 对称端口设计为接收分集以及更高功率的TD - SCDMA/TDD - LTE、WCDMA/FDD和LTE收发应用的信号路由提供了灵活性。 开关由三个与CMOS/TTL兼容的控制电压输入(V1、V2和V3)控制。根据施加到控制引脚的逻辑电压电平,ANT引脚通过低插入损耗路径连接到八个开关射频输入/输出(I/O)端口(RF1至RF8)之一,而ANT引脚与其他RF引脚之间的路径处于高隔离状态。除非外部施加直流电压,否则射频路径上无需外部隔直电容。 FM3418C采用紧凑的14引脚2.0×2.0 mm四方扁平无引脚(QFN)封装制造。

商品特性

  • 宽带频率范围:0.1至3.0 GHz
  • 低插入损耗:在2.7 GHz时典型值为0.75 dB
  • 高隔离度:在2.7 GHz时大于38 dB
  • 集成逻辑
  • 小型QFN(14引脚,2.0×2.0 mm)封装(根据JEDEC J - STD - 020标准,湿度敏感度等级为1级,最高温度260℃)

应用领域

任何无需GSM发射的2G/3G/4G天线分集或LTE(TDD/FDD)收发系统

数据手册PDF
