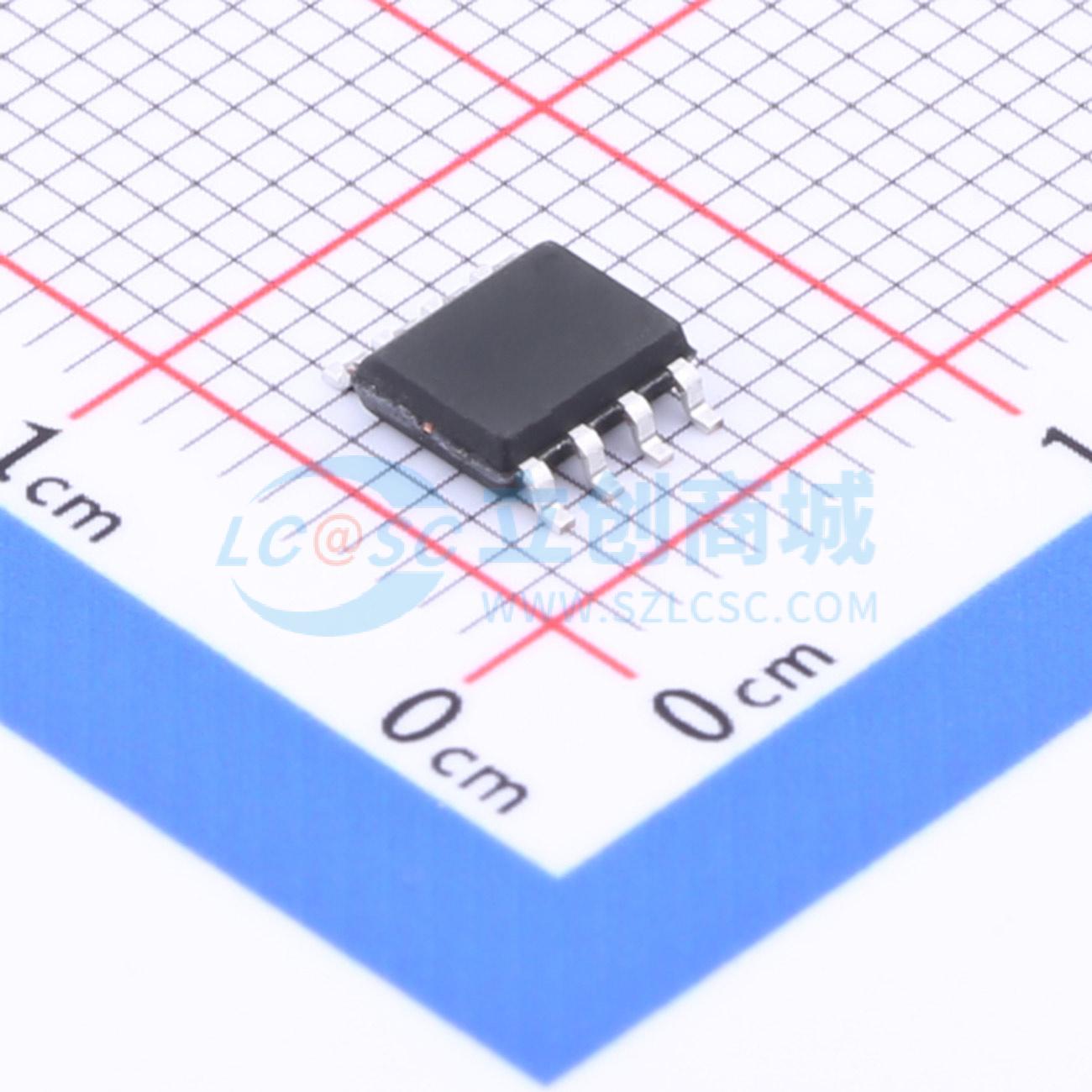

NY8A054ES8

NY8A054E 是以EPROM作為記憶體的8位元微控制器，專為多組PWM的應用設計。例如燈控，遙控車應用。採用CMOS製程並同時提供客戶低成本、高性能、及高性價比等顯著優勢。NY8A054E核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。 在I/O的資源方面，NY8A054E有14根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain)輸出。此外針對紅外線搖控的產品方面，NY8A054E內建了可選擇頻率的紅外載波發射口。 NY8A054E有三組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A054E提供5組10位元解析度的PWM輸出，1組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。 NY8A054E採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，NY8A054E可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode)與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。 在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A054E進入正常操作模式(Normal)或慢速模式(Slow mode)來處理突發事件。

• 寬廣的工作電壓：2.0V ~ 5.5V @ 系統頻率 ≦8MHz；2.2V ~ 5.5V @ 系統頻率 > 8MHz
• 寬廣的工作温度：-40℃ ~ 85℃
• 2Kx14 bits EPROM
• 128 bytes SRAM
• 14根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[5:0]
• PA[5:0]及PB[3:0]可選擇輸入時使用內建下拉電阻
• PA[7: 0]及PB[5:0]可選擇輸入時使用上拉電阻
• PB[5:0]可選擇開漏極輸出(Open-Drain)

• 燈控
• 遙控車
