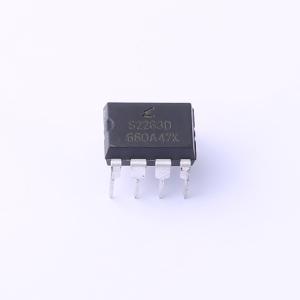

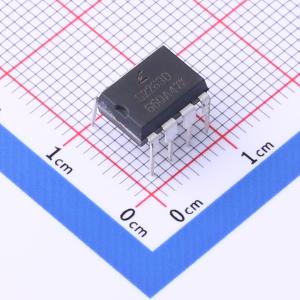

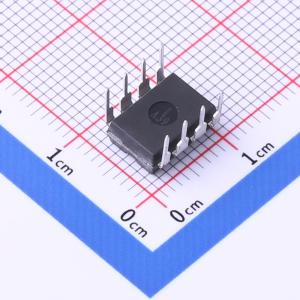

温馨提醒：图片仅供参考，商品以实物为准
AP2263D
高度集成电流模式PWM控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2263是高度集成的电流模式PWM控制IC
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AP2263D
- 商品编号
- C2857170
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 10V~26V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 不支持 |
商品概述
AP2263是一款高度集成的电流模式PWM控制IC，专为输出功率高达60W的高性能、低待机功耗和高性价比离线反激式转换器系统而优化。 PWM开关频率内部固定为65KHz。在无负载或轻负载条件下，该IC以“突发模式”运行，以最小化开关损耗。因此，可实现更低的待机功耗和更高的转换效率。 由于启动电流非常小且工作电流低，启动电路中可使用大电阻以最小化待机功耗。 AP2263具备全面的保护功能，包括逐周期电流限制（OCP）、过温保护（OTP）、过压钳位（OVP）以及VDD欠压锁定（UVLO）。栅极输出钳位至16V，以保护功率MOSFET的栅极。
商品特性
- 数字频率混洗技术，改善EMI性能。
- 电流检测输入前沿消隐。
- 斜率补偿。
- 突发模式控制，提高效率并优化待机功耗。
- 低启动电流和低工作电流。
- 栅极输出电压钳位。
- 软启动，降低上电时MOSFET的应力。
- 全面的保护功能：
- VDD带迟滞的欠压锁定（UVLO）。
- VDD过压保护（OVP）。
- 逐周期电流限制。
- 电流限制补偿，以在通用交流线路输入下获得相同的输出电流。
- 过载保护（OLP）。
- 过温保护（OTP）。
- 300mA驱动能力
应用领域
- 手机充电器
- 数码相机充电器
- 电源适配器
- 电池充电器
