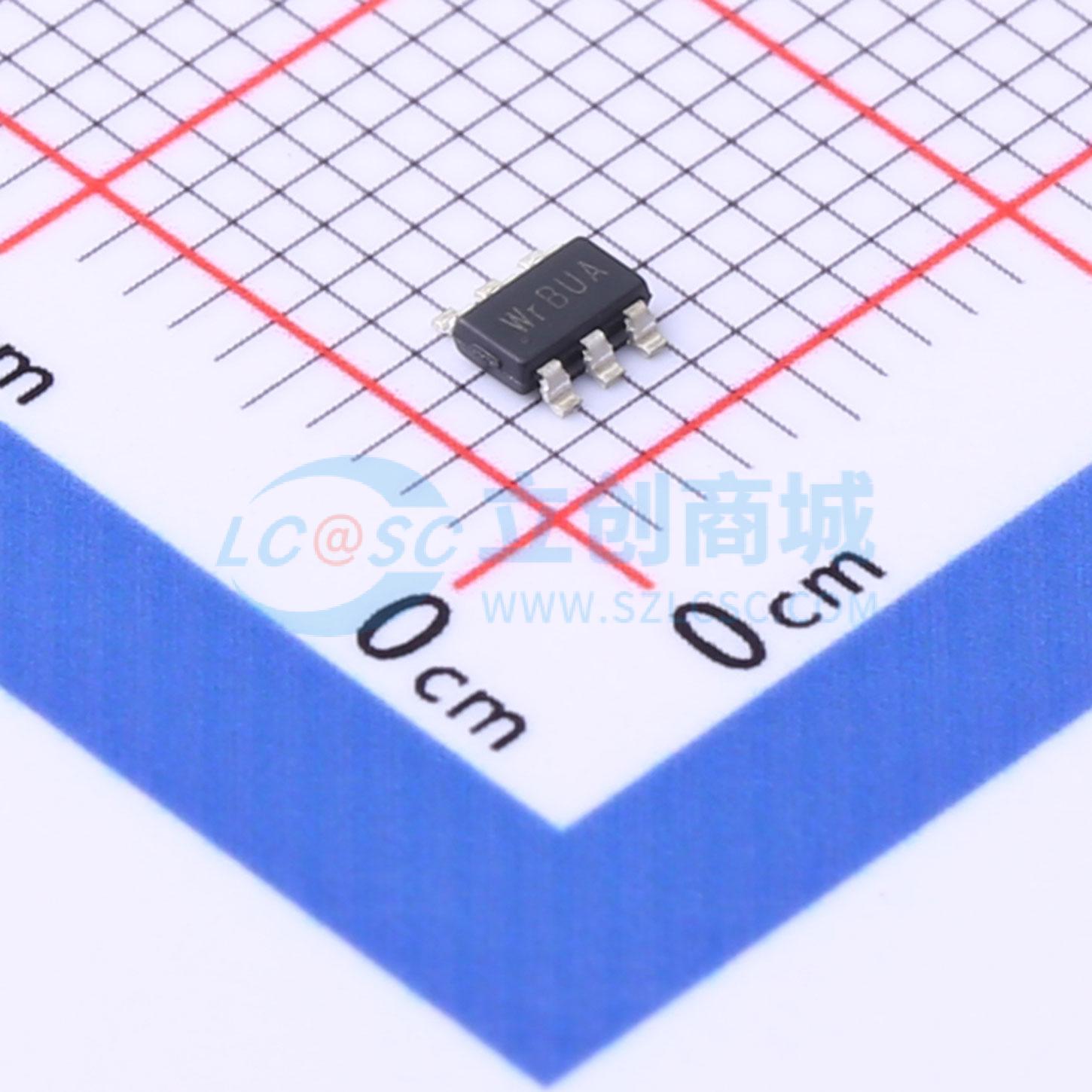

温馨提醒：图片仅供参考，商品以实物为准
SY8718A1ADC
用于可调光LED驱动器的高效、23V、2.0A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高效同步降压LED稳压器，可实现高达2.0A的输出电流。工作频率为1MHz，集成了两个极低导通电阻（RDS(ON)）的功率开关，以减少外部组件。支持5%-100%的PWM调光占空比，以实现可调光LED照明应用。是一款具有23V耐压和高达2A恒定输出电流能力的同步降压稳压器IC，集成了两个极低导通电阻（RDS(ON)）的功率开关，以最小化开关过渡损耗和传导损耗。采用高开关频率，以减小外部电感和电容的尺寸，从而降低成本并简化设计。支持DIM引脚5%-100%的PWM调光占空比，以实现可调光LED照明应用。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8718A1ADC
- 商品编号
- C2856224
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~23V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SY8718A1是一款高效同步降压LED稳压器，可实现高达2.0A的输出电流。它以1MHz的频率运行，并集成了两个极低RDS(ON)的功率开关，以最大限度地减少外部元件。 它支持5%-100%的PWM调光占空比，以实现可调光LED照明应用。
商品特性
- 宽输入范围：4V - 23V
- 高达2.0A的输出电流能力
- 内部开关高端/低端的低RDS(ON)：125mΩ / 75mΩ
- 固定1MHz开关频率
- 高端逐周期3.5A峰值电流限制，低端2.5A谷值电流限制
- 低调光比例下的高精度
- 输出电压放电
- 过温保护
- 紧凑封装：TSOT23-6
应用领域
- DVR或NVR（网络摄像机）系统应用
- 12VDC照明
