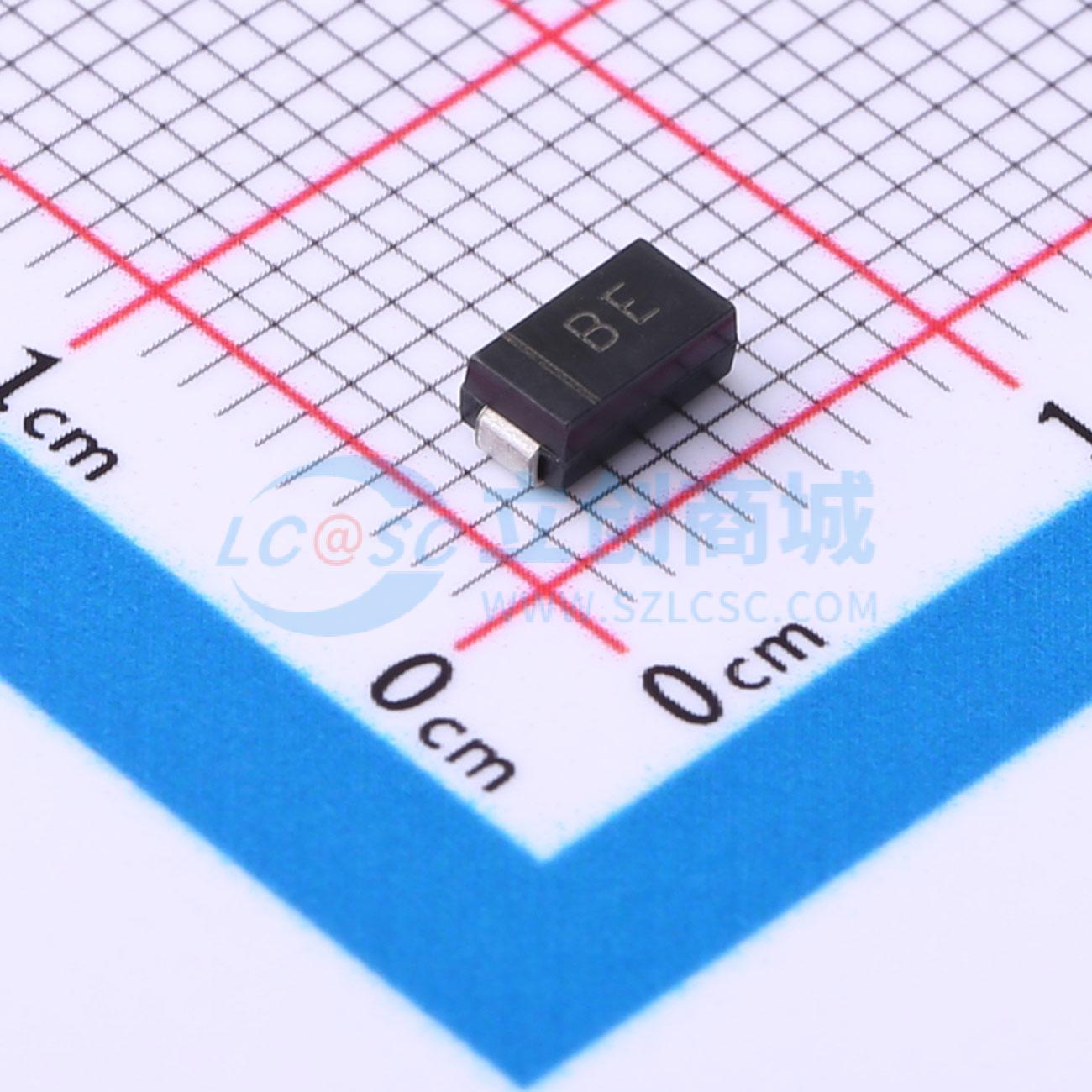

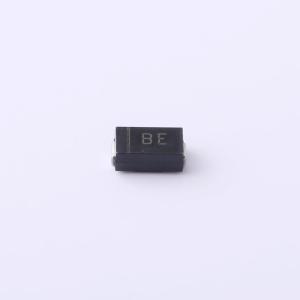

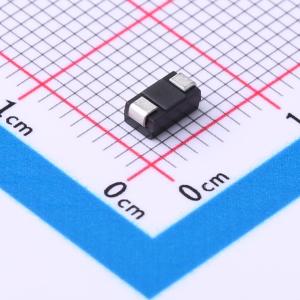

温馨提醒：图片仅供参考，商品以实物为准
SMAJ12A
TVS 12V截止 峰值脉冲电流：20.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Prisemi(芯导)
- 商品型号
- SMAJ12A
- 商品编号
- C2856235
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 20.1A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品概述
SMAJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 无卤
- 符合RoHS标准
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 塑料材料具有UL 94 V - 0级阻燃等级
- 低电感
- 出色的钳位能力
- 快速响应时间：从0V到最小击穿电压（VBR min）典型值小于1.0 ps
- 在10*1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
