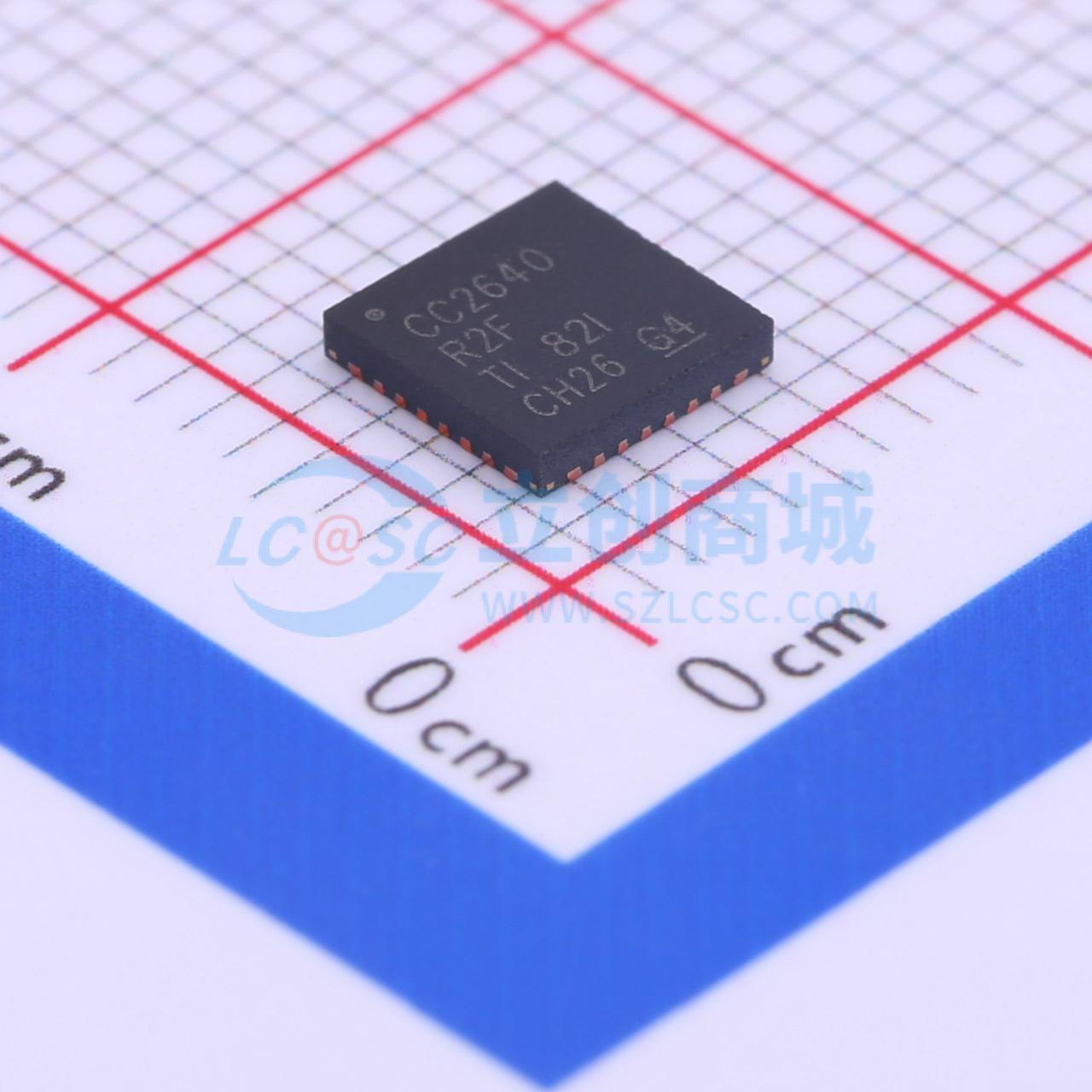

CC2640R2FRHBR

SimpleLink低功耗蓝牙无线微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC2640R2F 具有 128kB 闪存的 SimpleLink™ 32位 Arm® Cortex®-M3 低功耗 Bluetooth® 5.1 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC2640R2FRHBR
商品编号: C324981
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

CC2640R2F器件是一款无线微控制器（MCU），适用于蓝牙4.2和蓝牙5低功耗应用。该器件是SimpleLink超低功耗CC26xx系列2.4 GHz射频器件的一员，具有高性价比。极低的射频和MCU工作电流以及低功耗模式电流消耗，可实现出色的电池续航能力，支持使用小型纽扣电池供电，并适用于能量收集应用。 SimpleLink蓝牙低功耗CC2640R2F器件包含一个主频为48 MHz的32位ARM Cortex - M3内核作为主处理器，以及丰富的外设功能，其中包括独特的超低功耗传感器控制器。该传感器控制器非常适合连接外部传感器，并能在系统其余部分处于睡眠模式时自主收集模拟和数字数据。因此，CC2640R2F器件非常适合对电池续航时间长、外形小巧且易于使用有较高要求的广泛应用场景。蓝牙低功耗控制器和主机库嵌入在ROM中，并部分运行在ARM Cortex - M0处理器上。这种架构提高了整体系统性能和功耗效率，并为应用程序释放了大量的闪存空间。

商品特性

强大的ARM Cortex - M3
- EEMBC CoreMark评分：142
- 最高48 MHz时钟速度
- 275 KB非易失性存储器，包括128 KB系统内可编程闪存
- 最高28 KB系统SRAM，其中20 KB为超低漏电SRAM
- 8 KB SRAM用于缓存或系统RAM
- 2引脚cJTAG和JTAG调试
- 支持空中升级（OTA）
超低功耗传感器控制器可独立于系统其余部分运行
- 16位架构
- 2 KB超低漏电SRAM用于代码和数据
高效的代码尺寸架构，将驱动程序、TI - RTOS和蓝牙软件置于ROM中，为应用程序提供更多闪存空间
符合RoHS标准的封装
- 2.7 mm×2.7 mm YFV DSBGA34（14个GPIO）
- 4 mm×4 mm RSM VQFN32（10个GPIO）
- 5 mm×5 mm RHB VQFN32（15个GPIO）
- 7 mm×7 mm RGZ VQFN48（31个GPIO）
外设
- 所有数字外设引脚均可路由至任意GPIO
- 四个通用定时器模块（八个16位或四个32位定时器，每个均支持PWM）
- 12位ADC，200 ksps，8通道模拟多路复用器
- 连续时间比较器
- 超低功耗模拟比较器
- 可编程电流源
- UART
- 2×SSI（SPI、MICROWIRE、TI）
- I2C
- I2S
- 实时时钟（RTC）
- AES - 128安全模块
- 真随机数发生器（TRNG）
- 10、14、15或31个GPIO，具体取决于封装选项
- 支持八个电容式感应按键
- 集成温度传感器
外部系统
- 片上内部DC - DC转换器
- 极少的外部组件
- 与SimpleLink CC2590和CC2592范围扩展器无缝集成
- 在4 mm×4 mm和5 mm×5 mm VQFN封装中与SimpleLink CC13xx引脚兼容
低功耗
- 宽电源电压范围
  - 正常工作：1.8至3.8 V
  - 外部调节器模式：1.7至1.95 V
- 工作模式RX：5.9 mA
- 工作模式TX（0 dBm）：6.1 mA
- 工作模式TX（+5 dBm）：9.1 mA
- 工作模式MCU：61 μA/MHz
- 工作模式MCU：48.5 CoreMark/mA
- 工作模式传感器控制器：0.4 mA + 8.2 μA/MHz
- 待机：1.1 μA（RTC运行且RAM/CPU保留）
- 关机：100 nA（外部事件唤醒）
射频部分
- 2.4 GHz射频收发器，兼容蓝牙低功耗（BLE）4.2和5规范
- 出色的接收器灵敏度（BLE为 - 97 dBm）、选择性和阻塞性能
- BLE链路预算为102 dB
- 可编程输出功率最高可达+5 dBm
- 单端或差分射频接口
- 适用于符合全球射频法规的系统
  - ETSI EN 300 328（欧洲）
  - EN 300 440 Class 2（欧洲）
  - FCC CFR47 Part 15（美国）
  - ARIB STD - T66（日本）
工具和开发环境
- 全功能开发套件
- 多个参考设计
- SmartRFTools套件
- 传感器控制器工作室
- IAR Embedded Workbench for ARM
- Code Composer Studio
- CCS Cloud

应用领域

家庭和建筑自动化
联网家电
照明
门锁
网关
安全系统
工业物流、生产和制造自动化
资产跟踪和管理
人机界面和远程显示
访问控制
零售信标
广告
电子货架标签和价格标签
销售点和支付系统
健康和医疗
- 温度计
- 血氧仪
- 血糖和血压计
- 体重秤
- 助听器
运动和健身
- 活动监测器和健身追踪器
- 心率监测器
- 跑步和骑行传感器
- 运动手表
- 健身器材
- 团队运动器材
人机接口设备（HID）
- 语音遥控器
- 游戏键盘和鼠标

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.48GHz
	接口类型	I2C；I2S；UART；SPI
	工作电压	1.8V~3.8V
	应用领域	蓝牙
	输出功率	5dBm
	数据速率	1Mbps

	属性	参数值
	发射电流	6.1mA
	灵敏度	-97dBm
	接收电流	5.9mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	收发器
