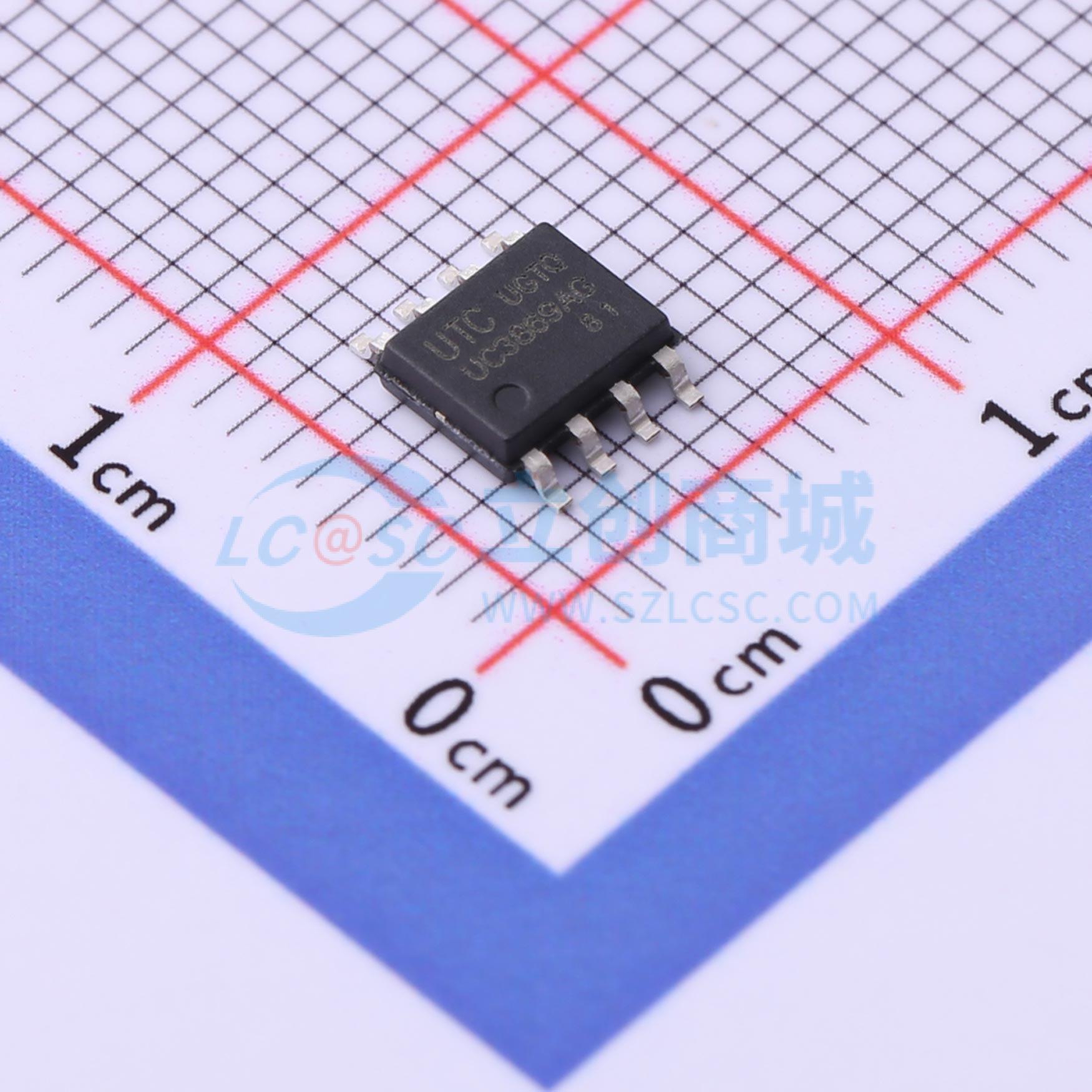

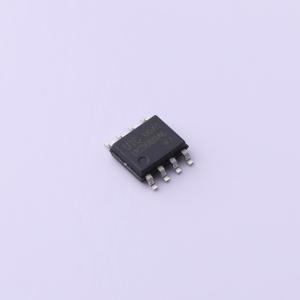

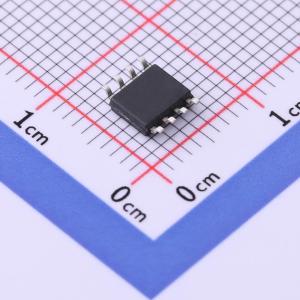

温馨提醒：图片仅供参考，商品以实物为准
UC3869AG-S08-R
高压绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UC3869A是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗且经济高效的离线反激式转换器应用而优化。正常工作时，PWM开关频率在内部固定，并微调至一个较窄的范围。在空载条件下，该IC以节能模式运行，以降低待机功耗；在轻载条件下，降低频率以提高转换效率
- 品牌名称
- UTC(友顺)
- 商品型号
- UC3869AG-S08-R
- 商品编号
- C2848648
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~24V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
UTC UC3869A是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗和高性价比的离线反激式转换器应用而优化。 正常工作时，PWM开关频率在内部固定，并微调至一个较窄的范围。在空载条件下，该IC以节能模式运行，以降低待机功耗；在轻载条件下，降低频率以提高转换效率。内部斜率补偿可提高高PWM占空比输出时的系统稳定性。电流检测输入端的前沿消隐功能可消除信号毛刺，从而减少设计中的外部元件数量。 UTC UC3869A提供全面的保护功能，包括逐周期电流限制（OCP）、VDD欠压锁定（UVLO）、过载保护（OLP）、过温保护（OTP）和过压保护（OVP）。通过UTC专有的跳频技术（ZL201020615247.1）和软驱动控制，可实现出色的EMI性能。由于工作期间开关频率超过20kHz，可消除音频噪声。将22kHz以下的音调能量降至最低，以避免工作期间产生音频噪声。
商品特性
- 高压启动
- 上电软启动，降低MOSFET的VDS应力
- 高效率和最低待机功耗
- 采用频率混洗技术改善EMI
- 无音频噪声运行
- 固定65kHz开关频率
- 全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期过流保护（OCP）
- 过载保护（OLP）
- 外部可编程过温保护（OTP）
- VDD过压保护（OVP）
