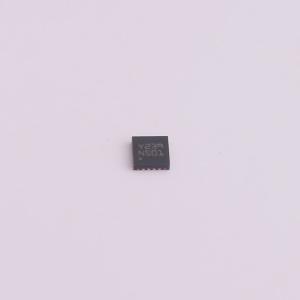

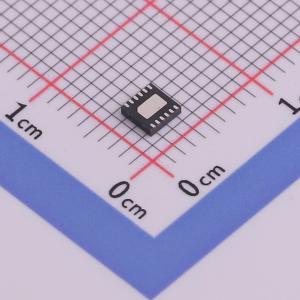

温馨提醒：图片仅供参考，商品以实物为准
STNS01PUR
单节锂离子电池线性充电器
- 描述
- 具有LDO的锂离子线性电池充电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STNS01PUR
- 商品编号
- C2848343
- 商品封装
- DFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.55V~5.4V | |
| 最大充电电流 | 220mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
STNS01是一款用于单节锂离子电池的线性充电器，集成了LDO稳压器和多种电池保护功能。 STNS01采用恒流/恒压（CC/CV）算法对电池进行充电；可通过外部电阻对快充电流进行编程。预充电电流和终止电流会相应调整。浮动电压值为4.2 V。 输入电源电压通常用于为电池充电，并为LDO稳压器供电。当无有效输入电压且电池未耗尽时，该器件会自动切换至电池供电。 STNS01集成了过充、过放和过流保护电路，以防止电池在故障条件下受损。它还设有充电器使能输入，当外部电路检测到电池过热时，可停止充电过程。 激活关断模式后，电池功耗可降至500 nA以下，以在存放或运输期间最大程度延长电池使用寿命。该器件采用DFN12L（3×3×0.75 mm）封装。
商品特性
- 采用CC/CV算法和充电终止功能为单节锂离子电池充电
- 充电电流可编程，最大可达200 mA
- 浮动电压（4.2 V）精度为1%
- 集成3.1 V LDO稳压器
- 自动电源路径管理
- 电池过充保护
- 电池过放保护
- 电池过流保护
- 充电超时功能
- 过放/关断模式下电池漏电流极低
- 静态电流低
- 充电/故障状态输出
- 充电器使能输入
- 采用DFN12L（3×3×0.75 mm）封装
应用领域
- 便携式MP3播放器
- 便携式低功耗设备
- 便携式健身设备
