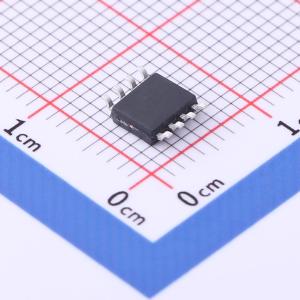

温馨提醒：图片仅供参考，商品以实物为准
UTRS485G-S08-R
500KBPS RS-485/RS-422收发器，带±12KV ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款为RS-485数据总线网络设计的半双工收发器，包含一个发射器和一个接收器。具有故障安全接收器，保证接收器输入开路时输出高电平。具有热插拔无毛刺保护电路，保证在电源启动期间发射器和接收器的输出处于高阻抗状态，通过无毛刺功能禁用从电源到地的大短路电流，节省电源并提高电源启动效率。针对高达500kbps的信号速率进行了优化，差分电压为2.3V。当温度超过150℃时具有热关断功能，发射器具有电流限制保护，可保护自身免受正常运行期间系统故障条件的损坏。
- 品牌名称
- UTC(友顺)
- 商品型号
- UTRS485G-S08-R
- 商品编号
- C2848650
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | UTRS485 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 500uA | |
| 传播延迟(tpd) | 50ns@5V,100pF | |
| 功能特性 | 热插拔支持；输出使能；失效安全输出；过流保护；短路保护 |
商品概述
该器件是一款专为RS-485数据总线网络设计的半双工收发器，包含一个发送器和一个接收器。其接收器具备失效安全功能，确保当接收器输入开路时，其输出保持高电平。该器件还集成了热插拔无干扰保护电路，确保在电源上电期间，发送器和接收器的输出均处于高阻态，从而通过无干扰功能避免从电源到地的大短路电流，以节省功耗并提高上电效率。该收发器针对高达500kbps的信号速率进行了优化，差分电压为2.3V。此外，当温度超过150℃时，该器件具备热关断功能，并且发送器具有限流保护，可在正常操作期间保护自身免受系统故障条件的损害。
商品特性
- 满足EIA/TIA-485标准要求
- 5.0V单电源供电
- 真正的失效安全接收器，同时保持与EIA/TIA-485标准的兼容性
- 控制输入具备热插拔无干扰保护
- 总线上最多可连接32个收发器
- 驱动器短路电流限制
- 热关断功能，用于过载保护
