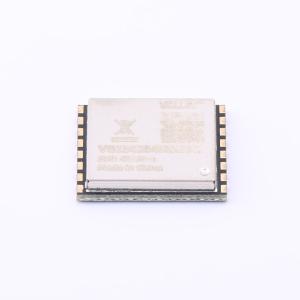

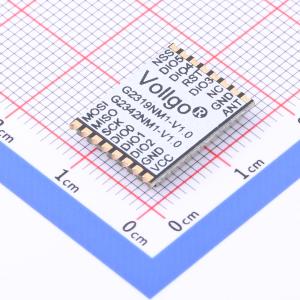

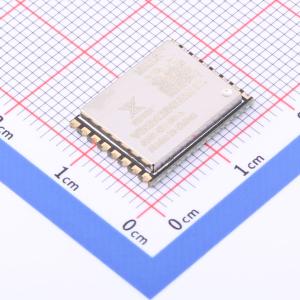

VG2342S433N0M1

SX1231433MHZ无线模块双向GFSK模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: VG2342SxxxN0M1系列无线模块，基于SEMTECH的SX1231H高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。SX1231H是一款高度集成的射频收发器，能够在很宽的频率范围内工作，包括433、868和915 MHz无许可证ISM（工业、科学和医疗）频段。其高度集成的架构允许最少的外部组件，同时保持最大的设计灵活性。所有主要的射频通信参数都是可编程的，并且大多数参数可以动态设置。SX1231H提供了可编程窄带和宽带通信模式的独特优势，无需修改外部组件。该器件适用于欧洲（ETSI）和欧洲EN 300-220-1）和北美（FCC第15部分）监管标准。该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。SX1231 GFSK双向433/470MHZ无线模块扫地机通讯模块
品牌名称: Vollgo(沃进)
商品型号: VG2342S433N0M1
商品编号: C2848386
商品封装: SMD,16x12mm
包装方式: 托盘
商品毛重: 0.89克(g)

商品参数

商品概述

VG2342SxxxNOM1系列无线模块基于SX1231H高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。SX1231H是一款高度集成的射频收发器，能够在很宽的频率范围内工作，包括433、868和915MHz无许可证ISM频段。其高度集成的架构允许使用最少的外部组件，同时保持最大的设计灵活性。所有主要的射频通信参数都是可编程的，并且大多数参数可以动态设置。SX1231H提供了可编程窄带和宽带通信模式的独特优势，无需修改外部组件。该器件适用于欧洲和北美的监管标准。该系列模块集成了所有射频相关功能和器件，无需深入了解射频电路设计，即可轻松开发出性能稳定、可靠性高的无线方案与无线物联网设备。

商品特性

最大20 dBm射频功率输出能力
高接收灵敏度：-120 dBm@1.2 kbps
低接收电流：Rx = 16 mA
功率可编程输出：-18 dBm至+20 dBm，步长为1 dB
芯片供电电压范围内保持稳定的射频性能
传输比特率高达300 kbps
支持FSK、GFSK、MSK、GMSK和100K调制
同步字识别
115 dB RSSI动态范围
数据包引擎支持CRC-16、AES-128、最大66字节FIFO

应用领域

物流跟踪
仓库巡检
电子标签
替代232、485
自动抄表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	433MHz
	调制方式	OOK；FSK；MSK；GFSK
	发射功率	20dBm
	接口类型	SPI

	属性	参数值
	工作电压	2.4V~3.6V
	接收电流	16mA
	发送电流	95mA
	接收灵敏度	-120dBm
	工作温度	-40℃~+85℃
	功能特性	AES加密；模块复位功能
