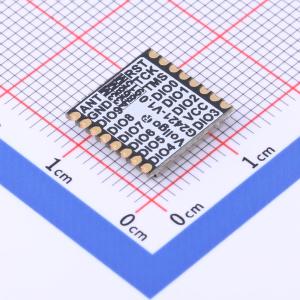

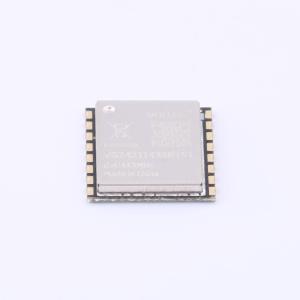

VG2421T433N1S1

VG2421TxxxN1S1系列无线模块基于德州仪器的CC1310高性能无线收发芯片设计，采用4×4封装，是一款体积小巧、低功耗、远距离的双向无线收发模块。模块内部已集成了24MHz高速晶体和32.768kHz低速晶体。该CC1310器件是一款具有成本效益、超低功耗的Sub-1GHz射频器件，基于TI的SimpleLink微控制器平台开发，提供了一个通用、易用的开发环境，包含单核心软件开发套件和丰富的工具集。其低功耗特性使得该模块能够在使用纽扣电池的应用中实现远距离通信。CC1310集成了灵活的低功耗射频收发器和强大的48MHz Arm Cortex-M3微控制器，由专用射频控制器处理射频协议命令，确保超低功耗和灵活性。该模块是一个高集成度的片上系统解决方案，包含完整的射频系统和片上DC-DC转换器。模块集成了所有射频相关功能和器件，用户无需深入了解射频电路设计即可轻松开发出性能稳定、高可靠性的无线解决方案和物联网设备。

• 强大的Arm Cortex-M3处理器内核，时钟速率最高可达48MHz
• 提供32KB、64KB和128KB系统内可编程闪存
• 8KB缓存SRAM（或用作通用RAM）及20KB超低泄漏SRAM
• 支持2引脚cJTAG和JTAG调试，支持无线升级
• 超低功耗传感器控制器，可独立于系统自主运行，采用16位架构，配备2KB超低泄漏SRAM
• 高效的代码尺寸架构，在ROM中集成TI-RTOS、驱动程序和引导加载程序组件
• 所有数字外设引脚均可连接至任意GPIO
• 四个通用定时器模块（支持8×16位或4×32位配置，均带PWM功能）
• 12位ADC，200kSPS，8通道模拟多路复用器
• 集成持续时间比较器、超低功耗时钟比较器和可编程电流源
• 支持UART、2个SSI（SPI、MICROWIRE和TI）、I2C、I2S接口
• 集成实时时钟、AES-128模块、真随机数发生器
• 支持八个电容感测按钮，集成温度传感器
• 片上集成DC-DC转换器
• 宽电源电压范围：1.8V至3.8V
• 接收电流：5.4mA；发射电流（+10dBm时）：13.4mA
• 有源模式MCU（48MHz运行CoreMark）：2.5mA（51μA/MHz）
• 有源模式传感器控制器（24MHz）：0.4mA + 8.2μA/MHz
• 传感器控制器每秒唤醒执行一次12位ADC采样：0.95μA
• 待机电流：0.7μA（RTC运行，RAM和CPU保持）
• 关断电流：185nA（可由外部事件唤醒）
• 出色的接收灵敏度：远距离模式下为124dBm；50kbps时为-110dBm
• 出色的邻道选择性（±100kHz）：56dB
• 出色的阻塞性能（±10MHz）：90dB
• 可编程输出功率，最高可达+15dBm
