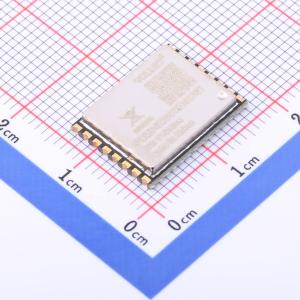

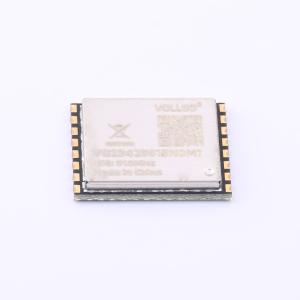

温馨提醒：图片仅供参考，商品以实物为准

VG2342S915N0M1

SX1231915MHZ无线模块双向GFSK模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: VG2342SxxxN0M1系列无线模块，基于SEMTECH的SX1231H高性能无线收发芯片设计，是一款体积小巧、低功耗、远距离的双向无线收发模块。SX1231H是一款高度集成的射频收发器，能够在很宽的频率范围内工作，包括433、868和915 MHz无许可证ISM（工业、科学和医疗）频段。其高度集成的架构允许最少的外部组件，同时保持最大的设计灵活性。所有主要的射频通信参数都是可编程的，并且大多数参数可以动态设置。SX1231H提供了可编程窄带和宽带通信模式的独特优势，无需修改外部组件。该器件适用于欧洲（ETSI）和欧洲EN 300-220-1）和北美（FCC第15部分）监管标准。该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。SX1231 GFSK双向868/915MHZ无线模块扫地机通讯模块
品牌名称: Vollgo(沃进)
商品型号: VG2342S915N0M1
商品编号: C2848387
商品封装: SMD,16x12mm
包装方式: 托盘
商品毛重: 0.86克(g)

商品参数

商品概述

VG2342SxxxNOM1系列无线模块是一款基于高性能无线收发芯片设计的紧凑型、低功耗、远距离双向无线收发模块。该模块能够在包括433、868和915MHz在内的多个免许可ISM频段工作。其高度集成的架构仅需极少外部元件，同时保持了最大的设计灵活性。所有主要射频通信参数均可编程，且多数支持动态设置。该器件支持可编程的窄带和宽带通信模式，无需更改外部组件。模块集成了所有射频相关功能和器件，便于用户轻松开发出稳定可靠的无线解决方案及物联网设备，无需深入了解射频电路设计。

商品特性

最大射频输出功率达20 dBm（100 mW）
高接收灵敏度：-120 dBm@1.2Kbps
低接收电流：16 mA（接收模式）
可编程输出功率范围：-18 dBm至+20 dBm，步进为1 dB
在芯片供电电压范围内保持稳定的射频性能
传输比特率高达300 kbps
支持FSK、GFSK、MSK、GMSK和OOK调制方式
支持同步字识别
115 dB的RSSI动态范围
数据包引擎支持CRC-16、AES-128加密，并具备最大66字节的FIFO

应用领域

物流跟踪
仓库巡检
电子标签
无线数据通信（替代232、485接口）
自动抄表
无线传感器网络
家庭和楼宇自动化
无线报警与安全系统
工业监控
烟雾探测器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	915MHz
	调制方式	OOK；FSK；MSK；GFSK
	发射功率	20dBm
	接口类型	SPI

	属性	参数值
	工作电压	2.4V~3.6V
	接收电流	16mA
	发送电流	95mA
	接收灵敏度	-120dBm
	工作温度	-40℃~+85℃
	功能特性	AES加密；模块复位功能
