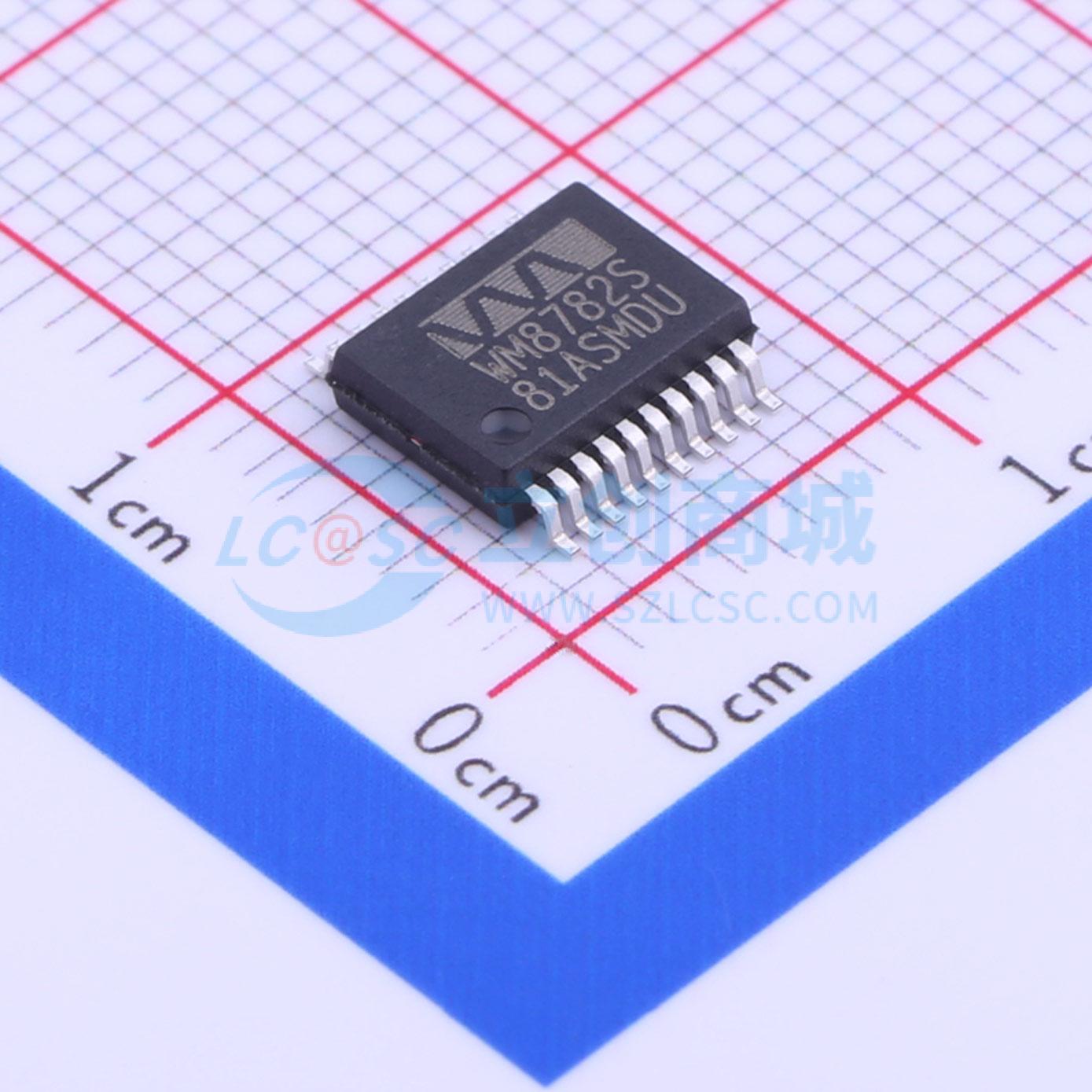

WM8782SEDS/RV

WM8782是一款高性能、低成本的立体声音频ADC，专为可记录媒体应用而设计。 该器件提供立体声线路电平输入，以及两个控制输入引脚（FORMAT、IWL），可使音频接口在三种行业标准模式下运行。芯片前端集成了一个内部运算放大器，以处理大于1Vrms的模拟输入信号。该器件还具备一个高通滤波器，用于消除残余直流偏移。 WM8782提供主模式或从模式时钟方案。控制输入引脚M/S用于选择从模式或主模式操作。根据采样率，采用立体声24位多位Σ-Δ ADC，并进行128倍、64倍或32倍过采样。支持16 - 24位的数字音频输出字长，以及8kHz至192kHz的采样率。 该器件为硬件控制设备，采用20引脚SSOP封装。 该器件的工作温度范围为 -40°C至 +85°C。

• 信噪比100dB（‘A’计权 @ 48kHz）
• 总谐波失真 -93dB（在 –1dB时）
• 采样频率：8 – 192kHz
• 主或从时钟模式
• 系统时钟（MCLK）：128fs、192fs、256fs、384fs、512fs、768fs
• 音频数据接口模式：16 - 24位I2S、16 - 24位左对齐、16 - 24位右对齐
• 电源电压：模拟：2.7至5.5V，数字内核：2.7V至3.6V
• 20引脚SSOP或20引脚TSSOP封装
• 提供经过加速寿命筛选的器件

• 可记录DVD播放器
• 个人视频录像机
• 机顶盒
• 录音室音频处理设备
• 汽车
